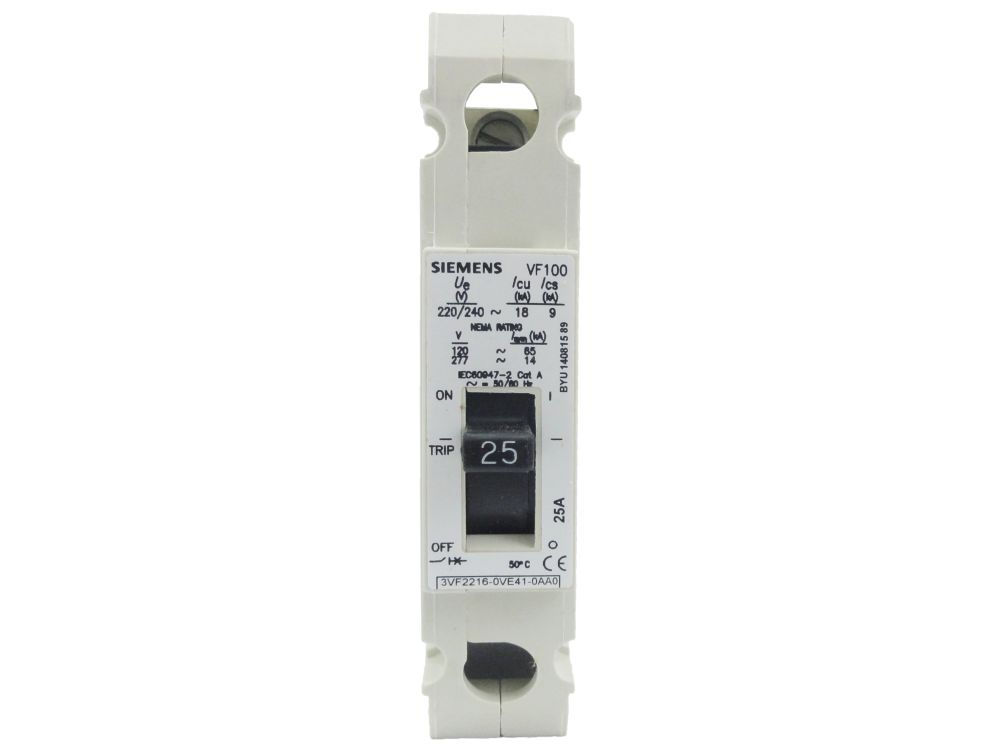

Disjuntor Termomagnético Fixo Unipolar 3VF 25A 18 KA 110/220VCA DIN
por Siemens
3VF2216-0VE41-0AA0 | 3VF2216-0VE41-0AA0
pleno-3723000009
R$ 81,93 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- 3VF
- Corrente Nominal
- 25A (Ampere)
- Ruptura
- 18 KA
- Tensão
- 110/220VCA
- Padrão
- DIN
- Dimensões
- 225x178mm; 0.43 Kg
Descrição
O disjuntor Siemens da linha 3VF é termomagnético: combina proteção térmica contra sobrecarga com proteção magnética contra curto-circuito. Tem corrente nominal de 25A, capacidade de ruptura de 18 KA e tensão de 110/220VCA. A corrente de disparo é fixa, sem ajuste pelo usuário. É unipolar e protege um condutor de fase em circuito monofásico. O formato DIN encaixa em trilho e é o formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais.
Informações gerais
Como usar
- Desligue a alimentação do quadro antes de qualquer montagem, troca ou manutenção do disjuntor.
- Fixe o disjuntor no trilho DIN do quadro e conecte o condutor de fase aos terminais, sempre com o circuito desenergizado.
- Use a alavanca para manobra manual de abertura e fechamento do circuito; a manobra não substitui o desligamento da alimentação antes de qualquer serviço no circuito.
- A corrente de disparo é fixa e não tem regulagem pelo usuário; o dimensionamento do circuito é definido no projeto elétrico.
- Limpe o disjuntor somente com a alimentação desligada e um pano seco.
- A montagem e a substituição devem ser feitas por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.
Aplicações
- Proteção de circuitos terminais contra sobrecarga e curto-circuito em quadro de distribuição residencial
- Seccionamento e manobra manual de circuito monofásico em quadro comercial
- Proteção de circuito monofásico em quadro de distribuição predial
- Composição de quadro industrial com circuitos monofásicos fixados em trilho DIN
- Ampliação de circuitos monofásicos em quadro de distribuição existente, conforme projeto
Tipos de obra: Residencial, Comercial, Predial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre o disparo termomagnético e o eletrônico?
O que significa corrente de disparo fixa?
Este disjuntor protege circuito trifásico?
Qual a diferença entre corrente nominal e capacidade de ruptura?
Em quais tensões este disjuntor pode ser usado?
Como instalar o disjuntor no quadro?
