Caixa String BOX Policarbonato Transparente (A)253,3x(L)308,3x(P)112,5 mm com Seccionadora 32A com 2 DPS 40 KA 1040VCC 2 ENTRADAS/2 Saídas Branca

Caixa String BOX Policarbonato Transparente (A)253,3x(L)308,3x(P)112,5 mm com Seccionadora 32A com 2 DPS 40 KA 1040VCC 2 ENTRADAS/2 Saídas Branca

por Clamper

020008 | 020008
pleno-6338200318

R$ 760,41 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Modelo
String box
Material do Visor
Policarbonato transparente
Medidas
(A)253,3x(L)308,3x(P)112,5 mm
Tipo de Seccionadora
Com seccionadora 32A (Ampere)
Tipo de DPS
Com 2 dps 40 KA
Tensão
1040VCC
Entrada/Saída
2 entradas/2 saídas
Cor
Branca
Dimensões
253.3x308.3mm; 2.3 Kg

Descrição

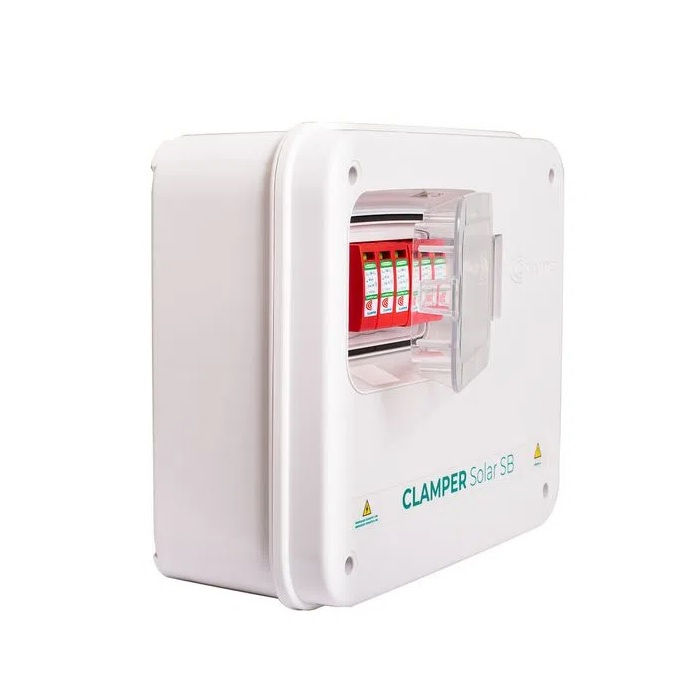

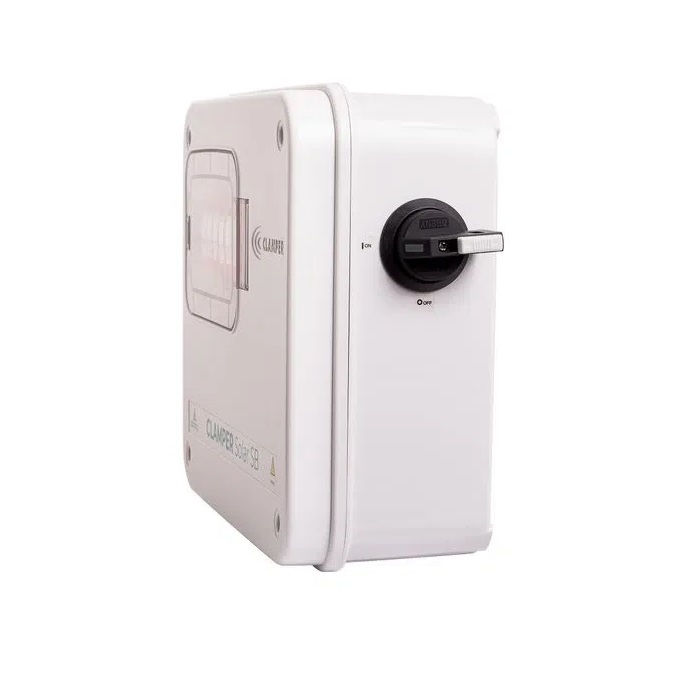

A caixa string box da Clamper é uma caixa de proteção e seccionamento de strings fotovoltaicas, instalada no lado de corrente contínua, entre os painéis solares e o inversor. Do tipo string box, tem medidas externas de (A)253,3x(L)308,3x(P)112,5 mm, pesa 2,3 kg e tem corpo na cor branca. Ela reúne uma seccionadora de 32 A com dois DPS de 40 KA, dispositivos de proteção contra surtos de tensão. A tensão indicada é 1040VCC, e a caixa possui duas entradas e duas saídas de string. O visor de policarbonato transparente permite ver o interior sem abrir a caixa. É indicada para sistemas fotovoltaicos residenciais, comerciais e industriais, em obras novas e manutenções. Reúne em um único ponto o seccionamento e a proteção contra surtos das strings, facilitando a intervenção no lado CC. A instalação e o dimensionamento devem seguir o projeto elétrico e ser executados por profissional qualificado.

Informações gerais

Como usar

  • A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico fotovoltaico.
  • Confirme que a tensão do arranjo de painéis fica dentro da tensão de 1040VCC indicada antes de energizar o sistema.
  • Desligue e seccione o circuito antes de abrir a caixa, fazer manutenção ou trocar os DPS.
  • Limpe o visor de policarbonato com pano macio e água com detergente neutro, sempre com o circuito desligado.
  • Mantenha a tampa fechada e fixada conforme o projeto durante e após a instalação.
  • Fixe a caixa em superfície firme e nivelada, em local de fácil acesso para inspeção e manutenção.

Aplicações

  • Proteção do lado CC de um sistema fotovoltaico residencial
  • Seccionamento de strings em sistema fotovoltaico comercial
  • Ponto de manutenção com seccionamento das strings antes do inversor
  • Proteção contra surtos entre os painéis e o inversor em instalação industrial
  • Montagem de quadro de strings em obra nova de geração solar

Tipos de obra: Residencial, Comercial, Industrial, Obra nova, Manutenção

Perguntas frequentes

É uma caixa de proteção e seccionamento das strings, que são conjuntos de painéis ligados em série. Fica no lado de corrente contínua, entre os painéis e o inversor.
A seccionadora de 32 A permite desligar a string do restante do sistema para manutenção ou troca de componentes. Ela deve ser dimensionada conforme o projeto.
Sim. Ela tem dois DPS, dispositivos de proteção contra surtos de tensão, com 40 KA cada.
A tensão indicada é 1040VCC, em corrente contínua. Confirme que a tensão do arranjo de painéis do projeto fica dentro desse limite.
A caixa tem duas entradas, por onde chegam as strings dos painéis, e duas saídas, que seguem para o inversor.
Sim. O visor transparente de policarbonato permite inspecionar o interior, mas qualquer manutenção deve ser feita com o circuito desligado.
