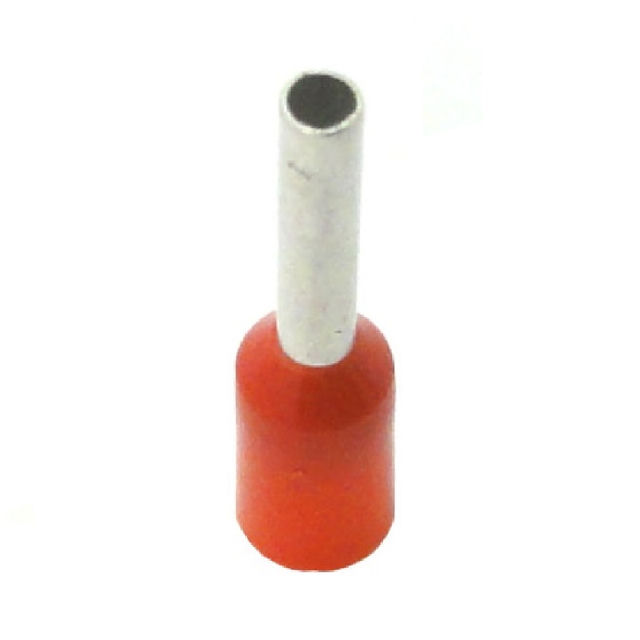

Terminal Cobre Estanhado a Compressão Pino Tubular (Ilhos) Pre-Isolado 1,00 mm² Vermelho
por Crimper
CT3806 | CT3606 STANTARD
pleno-3184200070
R$ 0,23 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Pino tubular (ilhos)
- Isolação
- Pre-Isolado
- Bitola
- 1,00 mm² (Milímetro Quadrado)
- Cor
- Vermelho
- Dimensões
- 8x8mm; 0.001 Kg
Descrição
O terminal de pino tubular da Crimper é fixado ao condutor por compressão e tem ponta tubular que entra em borne, fazendo a ligação elétrica e mecânica do cabo ao ponto de conexão. Seu corpo é de cobre estanhado, a isolação já vem aplicada na cor vermelha e o terminal acolhe condutores de 1,00 mm². É indicado para ligações em bornes de comando e sinalização, terminação de condutores em painéis elétricos e conexões de fios em quadros de automação. A isolação de fábrica dá mais segurança no manuseio, e a cor vermelha ajuda a identificar visualmente o ponto de ligação. A montagem deve ser feita por profissional qualificado, com ferramenta de compressão adequada à bitola.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de qualquer ligação.
- Decape o condutor no comprimento adequado ao barril do terminal, sem danificar os fios, e não remova a isolação do próprio terminal.
- Use ferramenta de compressão adequada à bitola de 1,00 mm², conforme a orientação do fabricante da ferramenta, e confira que o condutor esteja totalmente inserido antes de crimpar.
- Após a compressão, confira a fixação com um leve puxão no cabo, sem forçar o terminal.
- Encaixe o pino no borne e faça o aperto conforme a indicação do equipamento, sem excesso de força.
- A ligação deve ser feita por profissional qualificado, conforme o projeto e as normas aplicáveis.
Aplicações
- Terminação de condutores de 1,00 mm² em bornes de bloco de comando
- Ligação de fios em bornes de sinalização de painéis elétricos
- Montagem de quadros de automação e controle com conexões em borne
- Reposição de terminal em painel industrial durante manutenção
- Conexão de fios em bornes de máquinas e equipamentos de comando
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve o terminal de pino tubular?
Qual a diferença entre o terminal de pino tubular e o de olhal?
Este terminal pode ser usado em cabo de outra bitola?
Preciso remover a isolação do terminal antes da montagem?
O que significa a cor vermelha do terminal?
Como garantir uma boa compressão na montagem?
