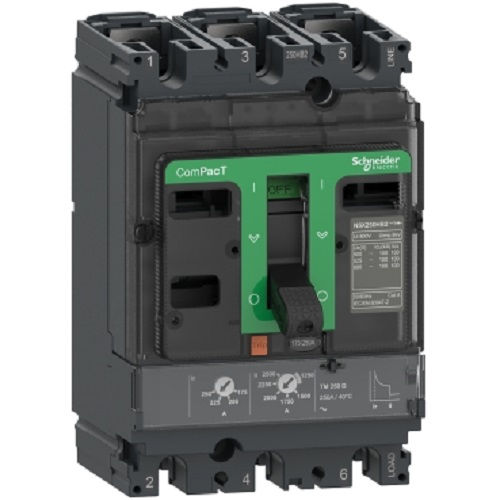

Disjuntor Termomagnético Fixo Tripolar NSX100F 100A 85 KA/36 KA 220/380VCA Caixa Moldada
C10F3TM100 | C10F3TM100
pleno-6202800082
R$ 3.125,93 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- NSX100F
- Corrente Nominal
- 100A (Ampere)
- Ruptura
- 85 KA/36 KA
- Tensão
- 220/380VCA
- Padrão
- Caixa moldada
- Dimensões
- 161x105mm; 2.05 Kg
Descrição
O disjuntor NSX100F, da Schneider Electric, é um dispositivo de proteção termomagnético tripolar com corrente nominal de 100A. Ele interrompe o circuito por sobrecarga, pela proteção térmica, e por curto-circuito, pela proteção magnética, e permite a manobra manual de abertura e fechamento. A corrente de disparo é fixa, sem ajuste pelo usuário. Tem tensão 220/380VCA e capacidade de ruptura de 85 KA/36 KA, em caixa moldada. O formato em caixa moldada é usado em quadros gerais, alimentadores e circuitos de distribuição, em instalações comerciais, prediais e industriais. A configuração tripolar protege três condutores de fase em circuitos trifásicos. O dimensionamento de cada circuito deve ser definido pelo projeto elétrico, e a instalação deve ser feita por profissional qualificado.
Informações gerais
Como usar
- A instalação deve ser feita por profissional qualificado, com o circuito desenergizado.
- Confirme que a corrente nominal de 100A, a tensão de 220/380VCA e a capacidade de ruptura de 85 KA/36 KA atendem ao projeto elétrico antes da montagem.
- Aperte as conexões dos terminais conforme as recomendações do fabricante, para evitar aquecimento na ligação.
- A corrente de disparo é fixa e não deve ser alterada. Qualquer troca por disjuntor de outra corrente nominal exige nova verificação do projeto.
- Após um desarme, identifique e corrija a causa, sobrecarga ou curto-circuito, antes de religar o circuito.
- Use o disjuntor para abrir e fechar o circuito manualmente em manutenções, de preferência com a carga desligada.
Aplicações
- Proteção de alimentador trifásico em quadro geral de baixa tensão
- Proteção de circuito de distribuição em quadro de edifício comercial
- Circuito de distribuição em quadro de instalação industrial
- Seccionamento manual de circuito trifásico durante manutenção
- Substituição de disjuntor em quadro geral durante reforma predial
Tipos de obra: Comercial, Industrial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor termomagnético e eletrônico?
O termomagnético combina um elemento térmico, que responde à sobrecarga, e um elemento magnético, que responde ao curto-circuito. O eletrônico usa uma unidade eletrônica de proteção para o disparo. Este disjuntor é termomagnético.
O que significa a capacidade de ruptura de 85 KA/36 KA?
São dois valores de capacidade de interrupção, para condições distintas de curto-circuito. Não são alternativas nem uma faixa. Cabe ao projeto elétrico verificar qual valor atende ao nível de curto-circuito do ponto de instalação.
Este disjuntor permite ajustar a corrente de disparo?
Não. Ele tem disparo fixo, sem ajuste pelo usuário, e tem corrente nominal de 100A.
Quando escolher caixa moldada em vez de disjuntor DIN?
O formato caixa moldada é de maior porte, em caixa de material isolante moldado, com capacidade de interrupção em geral maior. É usado em quadros gerais, alimentadores e circuitos de distribuição. O DIN é um disjuntor em miniatura, fixado em trilho, usado em circuitos terminais. A escolha depende do ponto do projeto a proteger.
Este disjuntor serve para sistema trifásico?
Sim. Ele é tripolar, com três polos para proteger três condutores de fase em circuito trifásico, e tem tensão 220/380VCA. O dimensionamento de cada circuito é definido pelo projeto elétrico.
O que fazer quando o disjuntor desarmar?
Desligue as cargas do circuito, identifique a causa, que pode ser sobrecarga ou curto-circuito, e corrija-a antes de religar. Não force religamentos repetidos sem verificar a instalação. Se a causa não estiver clara, chame um profissional qualificado.
