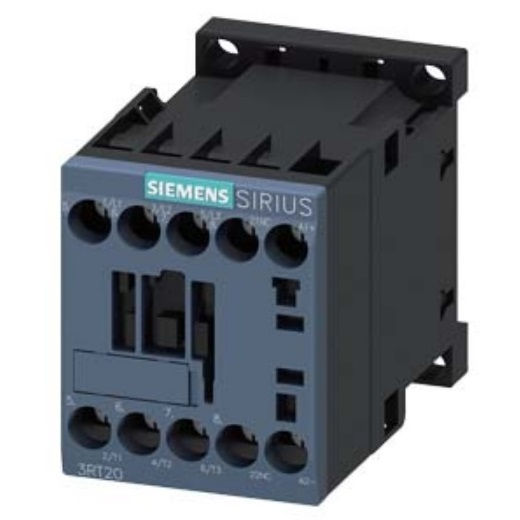

Contator Principal Tripolar 7A Mini S00 1NF 24VCC 3RT2015 Conexão para Parafuso
por Siemens
Contator principal tripolar Siemens de 7A com bobina de 24VCC e 1 contato NF, na carcaça compacta Mini S00, para manobra de cargas em painéis.
3SE51120LH50 | 3RT20151BB42
pleno-5572300009
R$ 171,26 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 7A (Ampere)
- Tamanho
- Mini S00
- Número de Contatos
- 1NF
- Tensão
- 24VCC
- Modelo
- 3RT2015
- Dimensões
- 65x50mm; 0.27 Kg
Descrição
O Contator Principal Tripolar 7A Mini S00 Siemens é um dispositivo de manobra eletromecânico com três polos principais, que liga e desliga cargas por meio de uma bobina de comando. Tem corrente nominal de 7A, carcaça compacta de tamanho Mini S00, modelo 3RT2015 e código de fabricante 3RT20151BB42. A bobina é de 24VCC e o produto tem 1NF, ou seja, um contato normalmente fechado. A conexão é para parafuso. Por ser um contator de tipo principal, é voltado à manobra de cargas em painéis elétricos e à automação industrial. O contato 1NF pode ser aproveitado em sinalização ou intertravamento, conforme o projeto do circuito. A bobina opera em corrente contínua, com alimentação de 24VCC, e não deve receber corrente alternada.
Informações gerais
Como usar
- Desligue e sinalize o circuito antes da montagem ou de qualquer intervenção no contator.
- Confirme que a alimentação da bobina é de 24VCC antes de energizar, sem aplicar corrente alternada nem tensão de potência na bobina.
- Aperte os terminais de parafuso com o torque indicado pelo fabricante, sem folga nem aperto excessivo.
- Dimensione o contator e os cabos de potência conforme o projeto e a carga a ser manobrada, conferindo a categoria de utilização antes de aplicar a motores.
- A instalação e a manutenção devem ser feitas por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis.
Aplicações
- Comando de cargas em painel de distribuição ou de comando
- Manobra de circuito de potência em quadro de automação industrial
- Montagem de intertravamento com o contato 1NF, conforme o projeto
- Reforma de painel de comando, conferindo corrente, bobina e configuração de contatos antes da troca
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e auxiliar?
O contator principal manobra cargas de potência por meio de seus polos principais. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
Posso alimentar a bobina em 220 VCA?
Não. A bobina é de 24VCC e deve ser alimentada em corrente contínua nesse valor.
O que significa o contato 1NF?
É um contato normalmente fechado, que abre quando a bobina é energizada e fecha quando ela é desenergizada.
O que significa a corrente de 7A neste contator?
A corrente nominal é de 7A. O dimensionamento para cada carga, incluindo a categoria de utilização, deve seguir o projeto do circuito.
O que significa a designação Mini S00?
É a designação de carcaça compacta do fabricante, da linha Mini, tamanho S00. Não corresponde a uma medida em milímetros nem a uma corrente.
Quais cuidados são necessários na instalação do contator?
Desligue o circuito antes da montagem, aperte os terminais conforme o torque indicado pelo fabricante e faça a instalação com profissional qualificado, seguindo o projeto elétrico.
