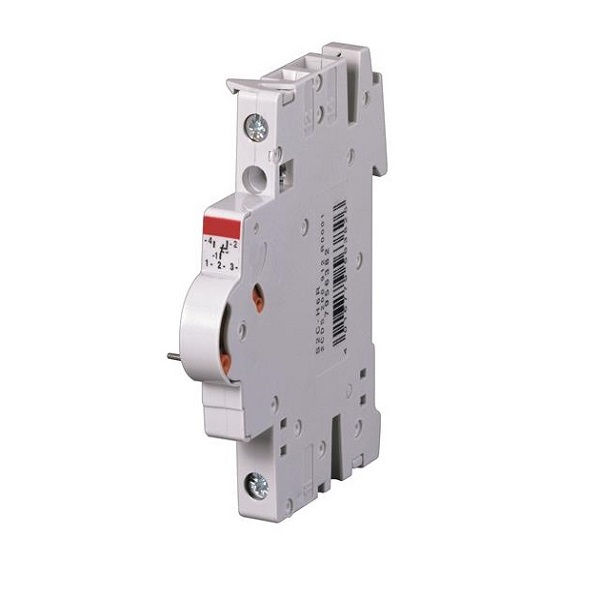

Bloco Contato Lateral 1NAF para Disjuntor S200
por Abb
2CDS200912R0001 | S2C-H6R
pleno-3974000361
R$ 196,92 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Uso
- Lateral
- Número de Contatos
- 1NAF
- Aplicação
- Para disjuntor S200
- Dimensões
- 113x108mm; 0.06 Kg
Descrição
O Bloco Contato Lateral 1NAF da Abb é um acessório auxiliar para o disjuntor S200, montado ao lado do dispositivo principal. Ele tem contato 1NAF e é usado para sinalizar ou monitorar o estado do disjuntor em circuitos de comando e sinalização. Pesa 0,06 kg e tem código do fabricante S2C-H6R. Aplicações comuns incluem sinalização remota do estado do disjuntor, sinalização de disparo ou falha em painéis elétricos e intertravamento em circuitos de comando. O bloco é um acessório avulso e deve ser montado com o circuito desligado, por profissional qualificado, conforme o projeto do painel.
Informações gerais
Como usar
- Desligue o circuito e garanta a ausência de tensão antes de qualquer montagem no disjuntor.
- Faça a montagem lateral no disjuntor S200 seguindo o procedimento de encaixe do equipamento.
- Confira a função do contato 1NAF no esquema elétrico do painel antes de ligar os condutores de sinalização ou comando.
- Execute a ligação dos terminais com a bitola e o torque indicados pelo fabricante e pelo projeto elétrico.
- A instalação deve ser feita por profissional qualificado, com dimensionamento conforme o projeto e as normas aplicáveis.
Aplicações
- Sinalização remota do estado de um disjuntor S200 em quadro de distribuição
- Sinalização de disparo ou falha em painel elétrico com disjuntor S200
- Intertravamento em circuito de comando de painel industrial
- Integração do estado do disjuntor S200 com CLP ou sinaleiro
- Acréscimo de sinalização em quadro existente durante manutenção
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve um bloco de contato auxiliar?
Ele acompanha o estado do disjuntor ao qual é acoplado e envia essa informação para circuitos de sinalização, comando ou monitoramento, sem participar da proteção do circuito.
Como o bloco é montado no disjuntor?
Este bloco é montado lateralmente ao disjuntor S200, ao lado do dispositivo principal.
Posso usar este bloco em outro disjuntor da linha?
Ele é destinado ao disjuntor S200. Para outros modelos, a escolha do bloco deve ser definida no projeto do painel.
Qual a diferença entre o bloco lateral e o frontal?
O lateral é montado ao lado do dispositivo principal, enquanto o frontal fica na frente dele. A escolha depende do espaço disponível no painel e do projeto de montagem.
O bloco acompanha o disjuntor na compra?
Não. É um acessório avulso, adquirido separadamente do disjuntor.
Posso instalar o bloco com o disjuntor energizado?
Não. O circuito deve estar desligado e sem tensão durante a montagem, e a instalação deve ser feita por profissional qualificado.
