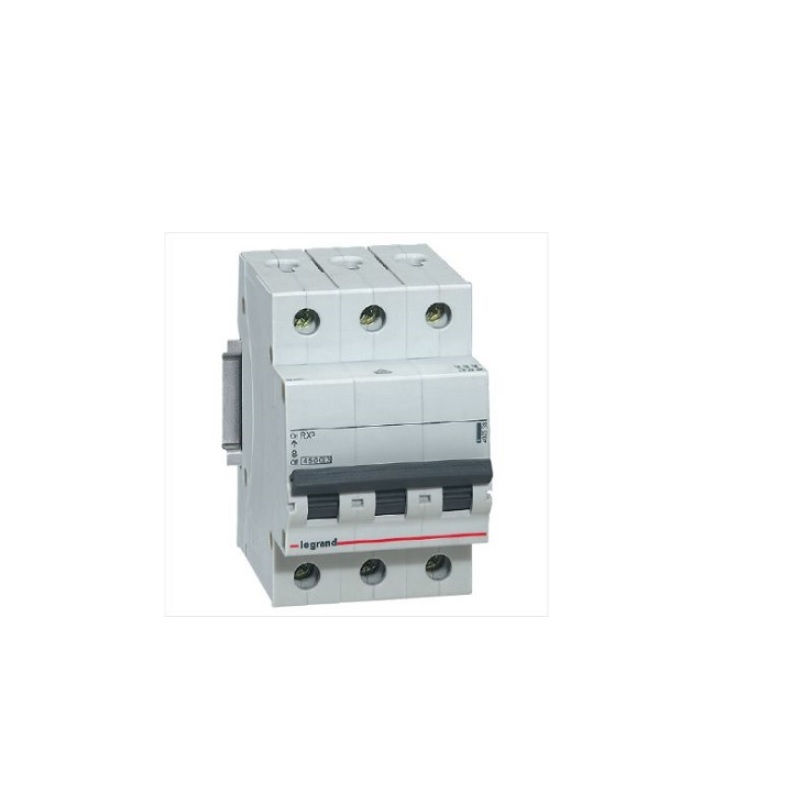

Disjuntor Termomagnético Fixo Tripolar RX3 C 25A 5 KA/3 KA 220/400VCA DIN
por Pial Legrand
419320 | 419320
pleno-5508900041
R$ 64,04 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- RX3
- Curva
- C
- Corrente Nominal
- 25A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 220/400VCA
- Padrão
- DIN
- Dimensões
- 78x54mm; 0.3 Kg
Descrição
O disjuntor RX3 da Pial Legrand é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. Tem disparo termomagnético, com proteção térmica contra sobrecarga e magnética contra curto-circuito, e disparo fixo, sem ajuste pelo usuário. Possui três polos, corrente nominal de 25 A e curva C, de uso geral, com disparo magnético intermediário. A capacidade de ruptura é de 5 KA/3 KA e a tensão é de 220/400VCA. Está no padrão DIN, formato para montagem em trilho, usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, e também presente em quadros industriais. Pesa 0,3 kg. Por ter três polos, é voltado a circuitos trifásicos. Como o disparo é fixo, a corrente de atuação não se altera em campo. A escolha da corrente e da capacidade de ruptura para cada circuito cabe ao projeto elétrico.
Informações gerais
Como usar
- Desenergize o circuito antes de instalar ou substituir o disjuntor.
- Realize a instalação por profissional qualificado, conforme o projeto elétrico e as normas aplicáveis.
- Fixe o disjuntor no trilho DIN do quadro e faça o aperto adequado dos terminais.
- Confira se o circuito é trifásico e se a tensão de operação 220/400VCA atende ao sistema antes de energizar.
- Não tente alterar o disparo, pois a corrente de atuação é fixa.
Aplicações
- Proteção de circuito trifásico em quadro de distribuição de instalação comercial
- Substituição de disjuntor tripolar em quadro de distribuição predial
- Montagem de quadro com circuitos terminais trifásicos em padrão DIN
- Reforma de quadro de distribuição em instalação residencial com circuitos trifásicos
- Composição de quadro de distribuição industrial com disjuntores em trilho DIN
Tipos de obra: Residencial, Comercial, Industrial, Predial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre disparo fixo e ajustável?
Neste disjuntor, o disparo é fixo: a corrente de atuação não pode ser ajustada pelo usuário. O disparo ajustável permite regular a faixa de atuação, mas essa característica não indica o ambiente de uso.
O que significa a curva C?
A curva C é de uso geral, com disparo magnético intermediário entre as curvas B e D.
Qual a diferença entre o padrão DIN e o de caixa moldada?
O padrão DIN é um disjuntor em miniatura para trilho, usual em quadros de distribuição de circuitos terminais. O de caixa moldada é de maior porte, com capacidade de interrupção em geral maior, e é usado em quadros gerais, alimentadores e circuitos de distribuição.
Como entender a capacidade de ruptura de 5 KA/3 KA?
São dois valores de capacidade de interrupção para condições diferentes, e não uma faixa nem alternativas. A verificação da capacidade necessária para cada circuito cabe ao projeto elétrico.
Este disjuntor serve para circuito trifásico?
Sim. Ele tem três polos e tensão em corrente alternada de 220/400VCA, e por isso é voltado a circuitos trifásicos. O dimensionamento do circuito deve ser feito pelo projeto elétrico.
Quais cuidados devem ser tomados na instalação em quadro?
A instalação deve ser feita com o circuito desligado, por profissional qualificado, conforme o projeto e as normas aplicáveis. Fixe o disjuntor no trilho DIN e faça o aperto adequado dos terminais.
