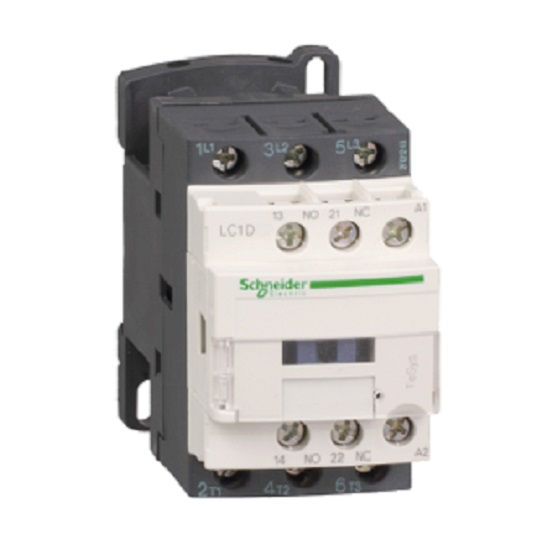

Contator Principal Tripolar 25A 1NA+1NF 230VCA 50/60 Hz LC1D25 Tesys-d Conexão para Parafuso
Contator tripolar de 25A da Schneider Electric para manobra de cargas trifásicas, com bobina de 230VCA em 50/60 Hz e contatos auxiliares 1NA+1NF.
LC1D25P7 | LC1D25P7
pleno-5130500082
R$ 435,48 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 25A (Ampere)
- Número de Contatos
- 1NA+1NF
- Tensão
- 230VCA
- Frequência
- 50/60 Hz
- Modelo
- LC1D25
- Dimensões
- 85x45mm; 0.37 Kg
Descrição
O Contator Principal Tripolar 25A LC1D25, da linha Tesys-d da Schneider Electric, liga e desliga cargas por meio de uma bobina de comando. Tem três polos principais com corrente de 25A e conexão para parafuso. A bobina opera em 230VCA, 50/60 Hz. Traz contatos auxiliares integrados 1NA+1NF, úteis para sinalização e intertravamento. É usado no acionamento de motores, na manobra de circuitos de iluminação e no comando de aquecimento em painéis, sempre com dimensionamento conforme o projeto. Os contatos auxiliares permitem sinalizar o estado do contator e intertravar circuitos de comando, sem alterar a ligação da carga principal.
Informações gerais
Como usar
- Desligue e sinalize o circuito antes de instalar, ajustar ou substituir o contator.
- Confira a tensão da bobina, 230VCA em 50/60 Hz, antes de energizar o comando, e não aplique outra tensão.
- Aperte os terminais de parafuso com o torque indicado pelo fabricante, sem folgas, para evitar aquecimento nas conexões.
- Dimensione o contator conforme o projeto, considerando a categoria de utilização e a potência da carga, e não apenas a corrente de 25A.
- Use os contatos 1NA+1NF para sinalização ou intertravamento dos circuitos de comando, sem alterar a ligação da carga principal.
- A instalação e a manutenção devem ser feitas por profissional qualificado, seguindo o projeto e as normas aplicáveis.
Aplicações
- Acionamento de motor em painel de comando industrial, com dimensionamento conforme o projeto
- Manobra de circuito de iluminação em quadro de comando de galpão ou área comercial
- Comando de resistências de aquecimento em painel de processo
- Reposição de contator em painel existente, após conferir a categoria de utilização, a configuração de contatos, o tamanho e a linha do equipamento substituído, além da bobina de 230VCA
- Automação de máquinas com comando por botoeira e sinalização pelos contatos 1NA+1NF
Tipos de obra: Industrial, Comercial, Manutenção, Reforma, Obra nova
Perguntas frequentes
Para que serve um contator tripolar?
Ele liga e desliga cargas trifásicas à distância, por meio de uma bobina de comando acionada por botoeiras, sensores ou sinais de automação.
Esse contator de 25A serve para qualquer motor?
Não necessariamente. Para motores, o dimensionamento depende da categoria de utilização e da potência do motor na tensão de uso, conforme o projeto. A corrente de 25A sozinha não define a escolha.
Qual a diferença entre contator principal e contator auxiliar?
O principal manobra a carga de potência pelos polos principais. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa, e não substitui um contator de potência. O modular é o formato para trilho de uso residencial e predial.
Para que servem os contatos 1NA+1NF?
São contatos auxiliares integrados: um NA, que fecha ao acionar o contator, e um NF, que abre ao acionar. Servem para sinalização, intertravamento e comando de outros circuitos.
A tensão de 230VCA é a tensão da carga?
Não. 230VCA é a tensão da bobina de comando, que liga e desliga o contator. A bobina opera em 50/60 Hz, e a carga é manobrada pelos polos principais, dimensionados conforme o projeto.
Como instalar o contator com segurança?
Desligue o circuito antes de qualquer intervenção, aperte os terminais conforme o torque do fabricante e deixe a instalação a cargo de profissional qualificado, seguindo o projeto e as normas aplicáveis.
