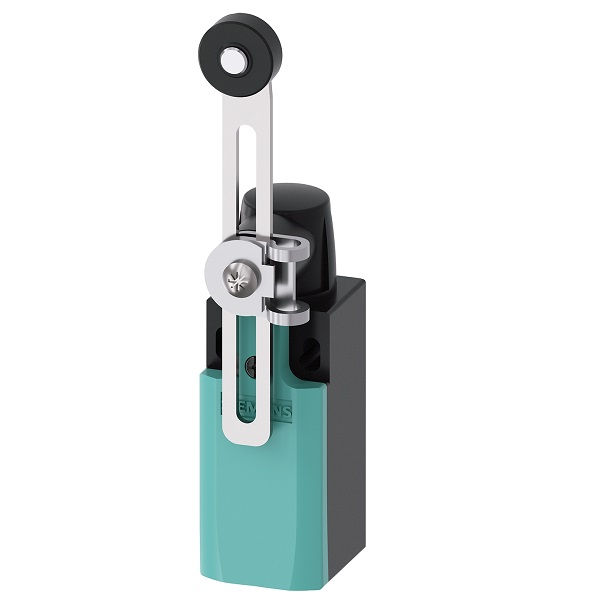

Fim de Curso Ação Rápida 3SE5232-0LK50 10A/AC15 250VCA Corpo PVC Caixa Estreita (31 mm) Alavanca Ajustável Rolete PVC Pequeno (19 mm) 1NA+2NF Ruptura Positiva IP67
por Siemens
3SE52320LK50 | 3SE5232-0LK50
pleno-4676300009
R$ 313,25 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Ação rápida
- Modelo
- 3SE5232-0LK50
- Amperagem
- 10A/AC15 (Ampere)
- Tensão
- 250VCA
- Material
- Corpo PVC
- Caixa
- Estreita (31 mm)
- Tipo de Cabeçote
- Alavanca ajustável
- Aplicação/Entrada
- Rolete PVC pequeno (19 mm)
- Número de Contatos
- 1NA+2NF
- Dimensões
- 68x132mm; 0.12 Kg
Descrição
O fim de curso 3SE5232-0LK50 da Siemens é um dispositivo de acionamento mecânico de ação rápida, em que os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade do atuador. Tem corpo de PVC, caixa estreita de 31 mm e alavanca ajustável com rolete de PVC pequeno, de 19 mm. Tem grau de proteção IP67. Os contatos são 1NA+2NF, ou seja, um contato normalmente aberto e dois normalmente fechados. O modelo tem ruptura positiva, em que o contato NF é aberto mecanicamente pelo atuador, mesmo com contatos soldados. A tensão nominal é de 250VCA e a corrente nominal é de 10A, na categoria de utilização AC15. É indicado para detectar posição ou fim de percurso de partes móveis, como na limitação de curso de portões e portas automáticas, na sinalização de posição em esteiras e transportadores e no comando de cilindros em automação industrial. Com ruptura positiva, também pode ser aplicado no intertravamento de proteções de máquinas.
Informações gerais
Como usar
- Instale o fim de curso com o circuito desligado e bloqueado, por profissional qualificado, conforme o projeto e as normas aplicáveis.
- Fixe o corpo de forma que a alavanca com rolete seja acionada pela peça móvel no ponto de fim de percurso, sem forçar o atuador além do seu curso.
- Ajuste a alavanca na posição desejada somente com o circuito desenergizado e confirme se o acionamento ocorre no ponto previsto.
- Ligue os contatos conforme o esquema do projeto, respeitando a tensão de 250VCA e a corrente de 10A/AC15 do circuito.
- Verifique periodicamente a fixação e o estado do rolete, sempre com o circuito desligado.
Aplicações
- Limitação de curso de portão automático industrial
- Detecção de fim de percurso de carro ou pórtico em máquina de movimento linear
- Sinalização de posição de partes móveis em esteira transportadora
- Intertravamento de porta de proteção de máquina, pelo contato NF de ruptura positiva
- Comando de cilindro pneumático ou hidráulico em automação industrial
- Controle de posição de cabina ou talha em sistemas de elevação de carga
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova
Perguntas frequentes
Para que serve um fim de curso?
Serve para detectar a posição ou o fim de percurso de partes móveis de máquinas e portões. Quando é acionado por contato mecânico, comuta contatos elétricos para sinalizar a posição ou comandar o circuito.
Qual a diferença entre ação rápida e ação lenta?
Na ação rápida, os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade do atuador. Na ação lenta, os contatos acompanham o movimento do atuador de forma gradual. Este modelo é de ação rápida.
O que significa 1NA+2NF?
Significa um contato normalmente aberto (NA) e dois contatos normalmente fechados (NF). Em repouso, o NA está aberto e os dois NF estão fechados, e o acionamento inverte essas posições.
Como ler a corrente 10A/AC15?
A corrente nominal é de 10A. AC15 é a categoria de utilização em corrente alternada para cargas eletromagnéticas, como bobinas de contatores, e não é um valor de corrente. 10A e AC15 não são alternativas: o valor é 10A na categoria AC15.
Para que serve o rolete na alavanca?
O rolete é uma roda na ponta da alavanca. Ele reduz o atrito e o desgaste quando o came ou o batente desliza sobre o atuador, por isso é indicado quando a peça móvel passa de forma contínua pelo ponto de acionamento. Este modelo tem alavanca ajustável com rolete de PVC pequeno, de 19 mm.
Como instalar o fim de curso com segurança?
Desligue e bloqueie o circuito antes de qualquer montagem ou ajuste, e deixe a instalação a cargo de profissional qualificado. Fixe o corpo, ajuste o acionamento no ponto de fim de percurso e faça a ligação dos contatos conforme o esquema do projeto e as normas aplicáveis.
