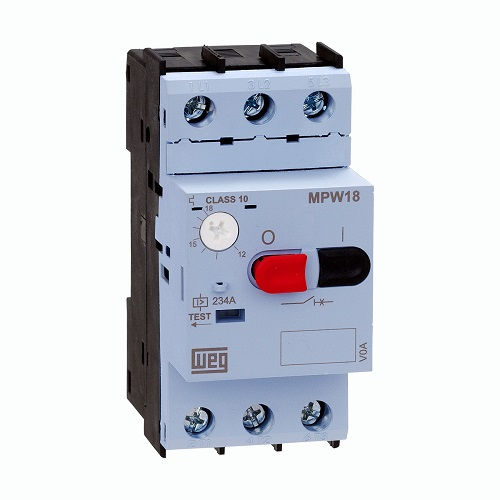

Disjuntor Motor Tripolar MPW18 0,63-1,00A Classe 10 Acionamento para Botão Impulso DIN Conexão para Parafuso
por Weg
12429317 | MPW18-3-U001
pleno-4115600184
R$ 322,14 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Motor
- Polos
- Tripolar
- Modelo
- MPW18
- Corrente Nominal
- 0,63-1,00A (Ampere)
- Classe
- 10
- Acionamento
- Para botão impulso
- Padrão
- DIN
- Dimensões
- 50x102mm; 0.28 Kg
Descrição
O Disjuntor Motor Tripolar MPW18 da Weg é um disjuntor-motor para proteção e manobra de motores elétricos trifásicos. Ele protege o motor contra sobrecarga e curto-circuito e permite ligar e desligar o circuito manualmente. A corrente de atuação do relé térmico tem faixa de ajuste de 0,63-1,00A, com classe de disparo 10, aplicável a partidas normais de motores. O acionamento é feito por botão impulso, com botões de pressionar para ligar e desligar. A fixação é em trilho DIN e a conexão é por parafuso. Seu uso é indicado em motores cuja corrente nominal esteja dentro da faixa de ajuste, como bombas, ventiladores e compressores, com dimensionamento conforme o projeto.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de qualquer instalação ou ajuste.
- Fixe o disjuntor em trilho DIN no painel, observando o espaçamento e a ventilação previstos no projeto.
- Ajuste a corrente de atuação dentro da faixa de 0,63-1,00A conforme a corrente nominal indicada na placa do motor, sempre com o circuito desligado.
- Conecte os condutores aos terminais de parafuso com a seção definida no projeto e aperte com firmeza, sem excesso, verificando o aperto após a montagem.
- A instalação, o ajuste e a manutenção devem ser feitos por profissional qualificado, conforme o projeto e as normas aplicáveis.
Aplicações
- Proteção de motor trifásico de bomba com corrente dentro da faixa de ajuste
- Partida manual de ventilador industrial em painel de comando
- Acionamento de compressor de pequeno porte em máquina industrial
- Montagem de centro de controle de motores sobre trilho DIN
- Substituição de disjuntor-motor em painel existente, com faixa de ajuste compatível com o motor
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve um disjuntor-motor?
Ele protege o motor elétrico contra sobrecarga e curto-circuito e permite ligar e desligar o motor manualmente pelo próprio disjuntor. A proteção contra sobrecarga é ajustável dentro de uma faixa de corrente.
Como ajustar a corrente de atuação?
A corrente de atuação do relé térmico pode ser regulada na faixa de 0,63-1,00A. O ajuste deve seguir a corrente nominal indicada na placa do motor e ser feito com o circuito desligado.
O que significa a classe 10?
É a classe de disparo do relé térmico, adequada a partidas normais de motores. A classe 20 tem disparo mais lento.
Este disjuntor é para motor trifásico?
Sim. É tripolar, com três polos, para circuitos trifásicos de motores.
Como funciona o acionamento por botão impulso?
A manobra é feita por botões de pressionar, um para ligar e outro para desligar o circuito do motor.
Como instalar o disjuntor no painel?
Ele é fixado em trilho DIN e tem conexão por parafuso. Desligue o circuito, faça a ligação com a seção definida no projeto e aperte os terminais com firmeza. A instalação deve ser feita por profissional qualificado.
