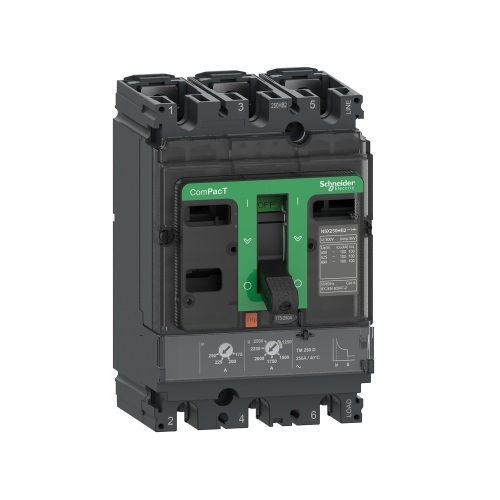

Disjuntor Termomagnético Fixo Tripolar NSX100F 80A 85 KA/36 KA 220/380VCA Caixa Moldada
C10F3TM080 | C10F3TM080
pleno-6271900082
R$ 3.125,93 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- NSX100F
- Corrente Nominal
- 80A (Ampere)
- Ruptura
- 85 KA/36 KA
- Tensão
- 220/380VCA
- Padrão
- Caixa moldada
- Dimensões
- 161x105mm; 2.05 Kg
Descrição
O disjuntor termomagnético tripolar NSX100F, da Schneider Electric, interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. A proteção térmica atua contra sobrecarga e a magnética contra curto-circuito. Tem corrente nominal de 80A e disparo fixo, sem ajuste pelo usuário. Possui três polos, para circuito trifásico, com tensão de operação de 220/380VCA e capacidade de ruptura de 85 KA/36 KA. Por ser de caixa moldada, tem porte maior que o de disjuntores em miniatura e pesa 2,05 kg. Esse formato é usado em quadros gerais, alimentadores e circuitos de distribuição de instalações comerciais, prediais e industriais. O dimensionamento e a instalação devem seguir o projeto elétrico e ser feitos por profissional qualificado.
Informações gerais
Como usar
- Mantenha o circuito desenergizado durante toda a instalação, manutenção ou troca do disjuntor.
- A instalação deve ser feita por profissional qualificado, com o disjuntor fixado no quadro conforme o projeto e as normas aplicáveis.
- Confirme que a corrente nominal de 80A, a tensão de 220/380VCA e a capacidade de ruptura de 85 KA/36 KA estão de acordo com o projeto antes de instalar.
- Como o disparo é fixo, o disjuntor não deve ser ajustado. Em caso de desligamentos recorrentes, investigue a causa no circuito antes de rearmar.
Aplicações
- Proteção de alimentador trifásico em quadro geral de distribuição de edifício comercial
- Circuito de distribuição trifásico em quadro geral de instalação predial
- Proteção de alimentador em quadro de distribuição de instalação industrial
- Manobra manual de circuito trifásico de distribuição em quadro geral de baixa tensão
- Substituição de disjuntor em quadro geral, conforme o projeto elétrico
Tipos de obra: Comercial, Predial, Industrial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor termomagnético e eletrônico?
O termomagnético combina proteção térmica, contra sobrecarga, e magnética, contra curto-circuito. O eletrônico usa uma unidade de disparo eletrônica para realizar a proteção. A escolha depende do projeto elétrico.
O que significa a capacidade de ruptura de 85 KA/36 KA?
É a corrente de curto-circuito que o disjuntor consegue interromper. Este disjuntor tem os valores 85 KA/36 KA, dois valores para condições distintas, que não são alternativas nem uma faixa. A verificação de cada condição cabe ao projeto elétrico.
O que significa o disparo fixo deste disjuntor?
Significa que a corrente de disparo não pode ser regulada pelo usuário. O disjuntor tem corrente nominal de 80A, e a escolha para o circuito cabe ao projeto elétrico.
Quantos polos tem este disjuntor e que tipo de circuito ele corresponde?
Ele tem três polos, e sua tensão é 220/380VCA. Com três polos em corrente alternada, corresponde a circuito trifásico. A escolha para cada circuito cabe ao projeto elétrico.
Qual a diferença entre caixa moldada e disjuntor DIN?
O DIN é em miniatura, para fixação em trilho, e é usado em quadros de circuitos terminais em instalações residenciais, comerciais e prediais. A caixa moldada é de maior porte, em material isolante moldado, com capacidade de interrupção em geral maior, usada em quadros gerais, alimentadores e circuitos de distribuição. Este disjuntor é de caixa moldada.
Como deve ser feita a instalação com segurança?
Desligue o circuito e confirme a ausência de tensão antes de qualquer intervenção. A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis. Após a montagem, verifique as conexões antes de energizar.
