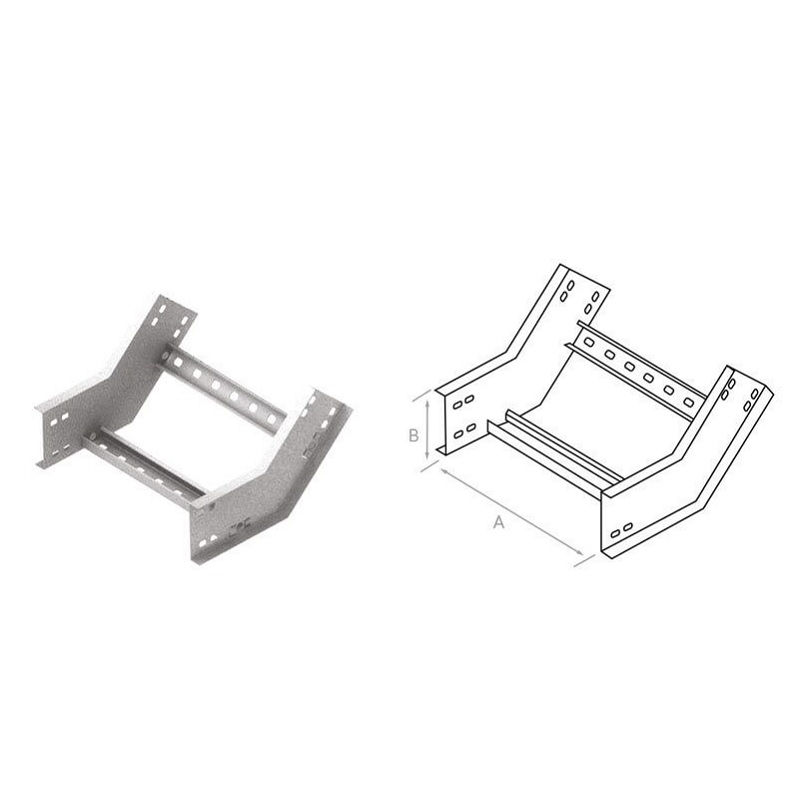

Curva 45G Vertical Lisa Galvanizada Eletrolítica Interna para Eletrocalha 500x100 mm Chapa 18
por Jea
JCVI4LU500x100SAZ | JCVI4LU500X100#18SAZ
pleno-6351400280
R$ 41,83 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- ÂNgulo/Raio
- 45G
- Ângulo
- Vertical
- Tipo
- Lisa
- Acabamento
- Galvanizada eletrolítica
- Uso
- Interna
- Aplicação
- Para eletrocalha
- Dimensões
- 500x100 mm
- Chapa
- 18
- Dimensões
- 100x500mm; 0.46 Kg
Descrição
A curva vertical da Jea muda o nível do percurso dos cabos e conecta trechos retos do mesmo sistema de eletrocalha. Tem deflexão de 45 graus, medida de 500x100 mm e é feita em chapa de aço de bitola 18 MSG, lisa, sem furos. Seu sentido é interno, de geometria côncava, e o acabamento é galvanizado eletrolítico, que protege o aço contra corrosão. Pesa 0,46 kg. Destina-se ao sistema de eletrocalha e é empregada em rotas de cabos de instalações elétricas industriais e comerciais, além de caminhos de cabeamento de dados e controle. Na composição da rota, acompanha retas, tês e reduções do mesmo sistema, para vencer desníveis do caminho aéreo dos cabos.
Informações gerais
Como usar
- Execute a montagem com o circuito desenergizado e por profissional qualificado, seguindo o projeto da rota de cabos.
- Una a curva aos trechos retos do mesmo sistema, usando os acessórios de união e fixação previstos para a eletrocalha.
- Posicione a curva na altura do desvio de nível previsto no projeto e fixe-a nos suportes.
- Respeite o raio mínimo de curvatura dos cabos ao passá-los pela curva, verificando esse valor no projeto da instalação.
- Manuseie a chapa com luvas, pois as bordas podem cortar, e evite danificar o revestimento galvanizado durante o transporte e a montagem.
Aplicações
- Descida de eletrocalha do forro para um quadro de distribuição
- Subida de uma rota de cabos até a altura de um painel elétrico
- Mudança de nível de caminho aéreo de cabos em galpão industrial
- Desvio de nível em rota de cabeamento de dados sobre o teto de escritório
- Ajuste de altura de eletrocalha para passar sobre uma tubulação existente
Tipos de obra: Industrial, Comercial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Para que serve uma curva em um sistema de eletrocalha?
Ela conecta trechos retos do mesmo sistema e muda o percurso dos cabos. É usada onde o caminho dos cabos precisa mudar de direção ou de nível.
Qual a diferença entre curva vertical e horizontal?
A vertical muda o nível do trecho, subindo ou descendo. A horizontal muda a direção no mesmo plano. Esta curva é vertical, com deflexão de 45 graus.
O que significa a chapa de bitola 18?
A bitola 18 MSG é uma numeração padrão para a espessura da chapa de aço. Quanto menor o número da bitola, mais grossa é a chapa.
A galvanização eletrolítica protege o aço contra corrosão?
Sim. Esse acabamento reveste o aço com zinco por processo eletrolítico, e essa camada atua como proteção contra corrosão.
Qual a diferença entre chapa lisa e perfurada?
A lisa é uma chapa sem furos. A perfurada tem furos ao longo da chapa, o que favorece a ventilação dos cabos. Esta curva é lisa.
