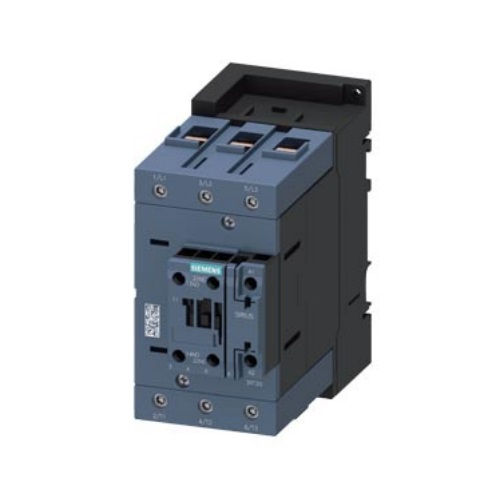

Contator Principal Tripolar 95A S3 1NA+1NF 110VCA 50/60 Hz 3RT2046 Conexão para Parafuso
por Siemens
Contator tripolar Siemens de 95A, tamanho S3, com 1NA+1NF e bobina de 110VCA para acionamento de motores e cargas em painéis elétricos.
3RT20461AG20 | 3RT2046-1AG20
pleno-6263700009
R$ 3.131,97 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 95A (Ampere)
- Tamanho
- S3
- Número de Contatos
- 1NA+1NF
- Tensão
- 110VCA
- Frequência
- 50/60 Hz
- Modelo
- 3RT2046
- Dimensões
- 81x161mm; 1.72 Kg
Descrição
O contator 3RT2046 da Siemens é um dispositivo de manobra eletromecânico que liga e desliga cargas por meio de uma bobina de comando. É do tipo principal tripolar, com três polos de potência, corrente nominal de 95A e tamanho S3. Possui um contato NA e um NF, e a bobina opera em 110VCA, 50/60 Hz, com conexão por parafuso. É indicado para o acionamento de motores elétricos e para o comando de cargas em painéis de comando, automação e sistemas industriais. Os contatos auxiliares podem ser usados para sinalização e intertravamento no circuito de comando. A escolha deve considerar a categoria de utilização e a potência da carga, conforme o projeto elétrico e a ficha técnica do fabricante.
Informações gerais
Como usar
- A instalação deve ser feita por profissional qualificado, com o circuito desenergizado e bloqueado antes de qualquer conexão.
- Dimensione o contator para a carga conforme o projeto elétrico e a ficha técnica do fabricante, considerando a categoria de utilização e a potência do motor ou da carga.
- Confirme que a bobina de 110VCA, 50/60 Hz, corresponde à tensão e à frequência disponíveis no comando antes de energizar o circuito.
- Fixe os cabos nos bornes com parafuso e aperte conforme o torque indicado pelo fabricante, sem deixar condutores soltos.
- Não faça manutenção, troca de peças ou ajustes com o contator energizado; desligue o circuito antes de qualquer intervenção.
- Verifique periodicamente o aperto das conexões e a limpeza do painel, sempre com o circuito desligado.
Aplicações
- Acionamento de motor em painel de bombas, compressores ou ventiladores
- Comando de cargas de aquecimento ou iluminação em quadro de distribuição industrial
- Circuito de comando de máquinas em linha de produção automatizada
- Montagem de painel de automação com intertravamento pelo contato NF
- Manobra de carga em sala de máquinas de edifício comercial
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre um contator principal e um auxiliar?
O principal é destinado à manobra de cargas de potência, como motores, e possui polos de maior corrente. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa. Este modelo é do tipo principal tripolar, com três polos de potência.
Para que servem os contatos 1NA+1NF?
São um contato normalmente aberto (NA) e um normalmente fechado (NF), integrados ao contator. O NA fecha e o NF abre quando o contator é acionado, e ambos são usados para sinalização, intertravamento e lógica de comando.
A tensão de 110VCA é a tensão que o contator pode manobrar?
Não. É a tensão da bobina de comando, que aciona o contator. A tensão dos circuitos de potência deve ser definida no projeto e conferida na ficha técnica do fabricante.
A corrente de 95A basta para escolher o contator de um motor?
Não. A escolha depende da categoria de utilização do motor, como AC-3, e da potência do motor na tensão de uso. Esses dados devem ser conferidos no projeto e na ficha técnica do fabricante.
Como evitar aquecimento nos bornes do contator?
Use cabo dimensionado para a corrente do circuito, faça o aperto com o torque indicado pelo fabricante e confira as conexões periodicamente com o circuito desligado.
