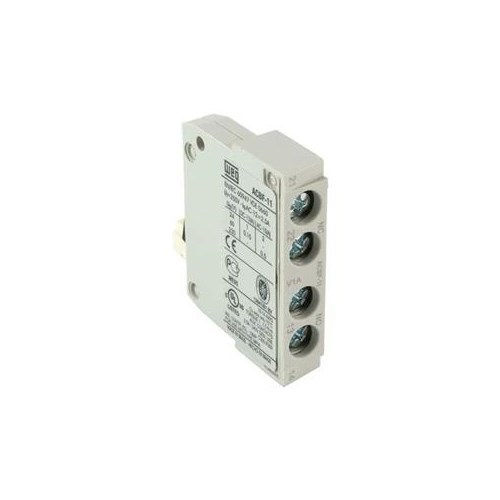

Bloco Contato Frontal 1NA+1NF para Disjuntor Motor MPW18A MPW100
por Weg
Bloco Contato Frontal 1NA+1NF Weg para disjuntor-motor, com um contato NA e um NF para sinalização em painéis de comando, montado na frente do dispositivo.
10047296 | ACBF-11 MPW100
pleno-5504700184
R$ 91,26 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Uso
- Frontal
- Número de Contatos
- 1NA+1NF
- Aplicação
- Para disjuntor motor
- Modelo
- MPW18A MPW100 (Ampere)
- Dimensões
- 50x50mm; 0.02 Kg
Descrição
O Bloco Contato Frontal 1NA+1NF Weg é um acessório de contatos auxiliares montado na frente do disjuntor-motor. Ele tem um contato normalmente aberto (NA) e um contato normalmente fechado (NF), usados para sinalizar ou monitorar o estado do dispositivo principal em circuitos de comando. É destinado a disjuntores-motor, e não a disjuntores comuns, e a referência do modelo é MPW18A MPW100. Em painéis elétricos, atende à sinalização remota do estado do disjuntor-motor, à sinalização de disparo ou falha, ao intertravamento de circuitos de comando e à integração com CLP ou sinaleiros.
Informações gerais
Como usar
- Desligue o circuito e desenergize o painel antes de qualquer montagem, troca ou manutenção do bloco.
- Confirme no projeto e na documentação do disjuntor-motor que o bloco é o acessório indicado para o modelo em uso.
- Encaixe o bloco na frente do disjuntor-motor até travar, sem forçar os componentes, e fixe-o conforme as indicações do fabricante.
- Ligue os fios de sinalização aos contatos NA e NF conforme o esquema do circuito de comando, sem inverter as funções previstas no projeto.
- A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico do painel e as normas aplicáveis.
Aplicações
- Sinalização remota do estado de disjuntor-motor em painel de bombas
- Sinalização de disparo ou falha em painel de comando de motores
- Intertravamento em circuito de comando de partida de motores
- Integração de proteção com CLP em automação industrial
- Ampliação da sinalização em painel de comando já existente
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova
Perguntas frequentes
Para que serve um bloco de contato auxiliar?
Ele sinaliza ou monitora o estado do disjuntor-motor ao qual é acoplado, fornecendo contatos para circuitos de comando, sinalização e intertravamento, sem alterar a função de proteção do dispositivo principal.
O que significa a configuração 1NA+1NF?
Significa um contato normalmente aberto (NA) e um contato normalmente fechado (NF) no mesmo bloco, que podem ser usados para sinalizar estados opostos do dispositivo.
Este bloco serve para qualquer disjuntor?
Não. Ele é destinado a disjuntor-motor, e não a disjuntor comum. Confirme a compatibilidade com o modelo do disjuntor-motor em uso antes da montagem.
Qual a diferença entre o bloco frontal e o lateral?
O bloco frontal é montado na frente do disjuntor-motor, enquanto o lateral fica ao lado do dispositivo. A escolha entre as posições depende do espaço disponível no painel e deve ser definida no projeto.
Quem deve instalar o bloco?
A instalação deve ser feita por profissional qualificado, com o circuito desligado, seguindo o projeto elétrico do painel e as normas aplicáveis.
