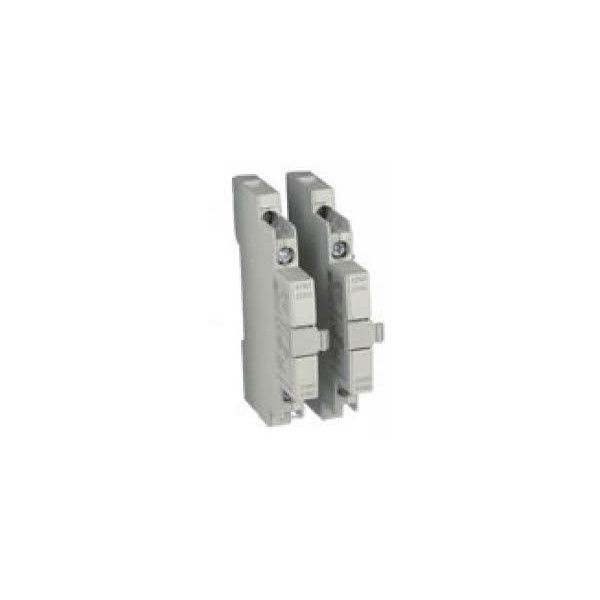

Bloco Contato Lateral 1NA+1NF para Contator 3TS29-36 S2-S12 Smart Apenas para Reposição
por Siemens
Bloco de contato auxiliar lateral 1NA+1NF da Siemens, com um contato NA e um NF para sinalização e intertravamento do contator 3TS29-36.
3TY76011A | 3TY7601-1A
pleno-4278700009
R$ 30,83 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Uso
- Lateral
- Número de Contatos
- 1NA+1NF
- Aplicação
- Para contator 3TS29-36
- Tamanho
- S2-S12
- Dimensões
- 53x78mm; 0.09 Kg
Descrição
O Bloco Contato Lateral 1NA+1NF Siemens, código 3TY7601-1A, é um bloco de contatos auxiliares que se encaixa na lateral do dispositivo de manobra e acrescenta um contato normalmente aberto (NA) e um normalmente fechado (NF). O contato NA fecha e o NF abre quando o contator é acionado, o que permite sinalizar o estado do equipamento ou comandar outros circuitos. É indicado para o contator 3TS29-36 e compatível com dispositivos de tamanho S2-S12. Por ser destinado à reposição, permite recompor os contatos auxiliares do contator 3TS29-36. Pesa 0,09 kg.
Informações gerais
Como usar
- Desligue o circuito e desenergize o contator antes de encaixar, retirar ou trocar o bloco.
- Encaixe o bloco na lateral do contator 3TS29-36 até assentar completamente, sem forçar o encaixe.
- Confira no esquema do circuito quais terminais correspondem ao NA e ao NF antes de fazer as ligações.
- Faça as ligações com fiação dimensionada conforme o projeto elétrico.
- Após a montagem, verifique a fixação e a operação dos contatos antes de energizar o painel.
- A instalação deve ser feita por profissional qualificado, conforme o projeto e as normas aplicáveis.
Aplicações
- Reposição de bloco auxiliar em contator 3TS29-36 com contato danificado
- Sinalização de estado de contator em painel de comando
- Intertravamento de partida de motor em circuito de comando
- Ampliação de contatos auxiliares em quadro de automação
- Monitoramento do estado de contator em central de controle industrial
Tipos de obra: Industrial, Manutenção, Comercial, Obra nova
Perguntas frequentes
Para que serve um bloco de contato lateral 1NA+1NF?
Ele adiciona contatos auxiliares ao contator para sinalizar seu estado, fazer intertravamento de partidas e comandar outros circuitos de controle.
Qual a diferença entre contato NA e NF neste bloco?
O bloco tem um contato NA e um NF. O NA fecha e o NF abre quando o contator é acionado, por isso os dois podem ser usados para sinalizações opostas.
Este bloco serve para qualquer contator?
Não. Ele é indicado para o contator 3TS29-36. Para outros modelos, a escolha deve seguir o projeto e as normas aplicáveis.
Qual a diferença entre bloco lateral e frontal?
Este bloco é lateral, montado na lateral do dispositivo. Os blocos frontais são encaixados na face frontal, e a escolha depende do dispositivo e do projeto.
Qual faixa de tamanho de contator este bloco atende?
Ele é compatível com dispositivos de tamanho S2-S12, ou seja, da faixa de S2 até S12.
Como instalar o bloco com segurança?
Desligue o circuito, desenergize o contator, encaixe o bloco sem forçar e confira as ligações no esquema antes de energizar. A instalação deve ser feita por profissional qualificado.
