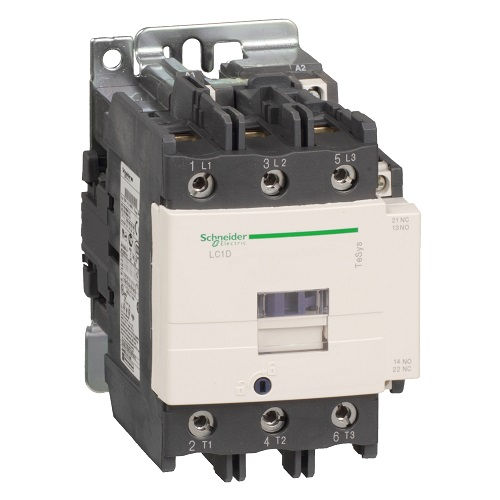

Contator Principal Tripolar 80A 1NA+1NF 110VCA 50/60 Hz LC1D80 Tesys-d Conexão para Parafuso
LC1D80F7 | LC1D80F7
pleno-4343100082
R$ 3.189,61 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 80A (Ampere)
- Número de Contatos
- 1NA+1NF
- Tensão
- 110VCA
- Frequência
- 50/60 Hz
- Modelo
- LC1D80
- Dimensões
- 127x85mm; 1.59 Kg
Descrição
O contator principal tripolar LC1D80, da linha Tesys-d da Schneider Electric, é um dispositivo de manobra eletromecânico para ligar e desligar cargas trifásicas por meio de sua bobina de comando. Tem três polos principais com corrente nominal de 80A, bobina de 110VCA para acionamento em 50 ou 60 Hz e conexão por parafuso. Traz contatos auxiliares 1NA+1NF para sinalização e comando de outros circuitos. É aplicado ao acionamento de motores e de outras cargas em painéis elétricos e em comandos de máquinas, sempre dimensionado conforme o projeto, considerando a categoria de utilização e a potência da carga. A instalação deve ser feita por profissional qualificado.
Informações gerais
Como usar
- Desligue o circuito antes de qualquer instalação, troca ou manutenção, e faça a montagem por profissional qualificado.
- Confira a tensão de alimentação da bobina: ela é de 110VCA, na frequência de 50 ou 60 Hz.
- Faça as conexões de potência e de comando por parafuso, com o aperto indicado pelo fabricante.
- Dimensione o contator pelo projeto, considerando a categoria de utilização e a potência da carga, e não apenas a corrente nominal de 80A.
- Ao substituir um contator existente, confira corrente, categoria de utilização, configuração de contatos e linha do equipamento, além da tensão da bobina.
- Fixe o contator conforme a orientação do fabricante e mantenha folga para ventilação dentro do painel.
Aplicações
- Acionamento de motor trifásico em painel de máquina
- Comando de cargas trifásicas em quadro de comando industrial
- Manobra de cargas em sistema de automação com bobina de 110VCA
- Substituição de contator em painel existente, após conferência de corrente e categoria de utilização
- Montagem de comando com contatos NA e NF para sinalização e intertravamento
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e contator auxiliar?
O contator principal manobra cargas de potência, como motores, e possui polos principais dimensionados para corrente elevada. O auxiliar é usado em circuitos de comando e sinalização, com corrente baixa, e não substitui o principal em cargas de potência.
Qual a diferença entre o contator tripolar e o tetrapolar?
Este é tripolar, com três polos principais, para manobra de cargas trifásicas. O tetrapolar tem quatro polos principais e é usado quando também é preciso manobrar o neutro ou dois circuitos independentes. A escolha entre eles é definida pelo projeto.
A bobina de 110VCA pode ser ligada em 220V?
Não. A bobina é de 110VCA e deve ser alimentada nessa tensão. Ligá-la em outra tensão pode danificá-la e comprometer o acionamento.
Para que servem os contatos 1NA+1NF?
São um contato normalmente aberto e um normalmente fechado, usados para sinalização, intertravamento e comando de outros circuitos, como lâmpadas-piloto e bobinas de outros contatores.
Como fazer a instalação com segurança?
Desligue o circuito antes da montagem, fixe o contator conforme a orientação do fabricante, faça as conexões de potência e de comando com o aperto indicado e confira a tensão da bobina antes de energizar. A instalação deve ser feita por profissional qualificado.
Posso trocar um contator antigo apenas pela tensão da bobina?
Não. A tensão da bobina é apenas um dos pontos a conferir. A troca também precisa considerar a corrente, a categoria de utilização, a configuração de contatos, o tamanho e a linha do equipamento.
