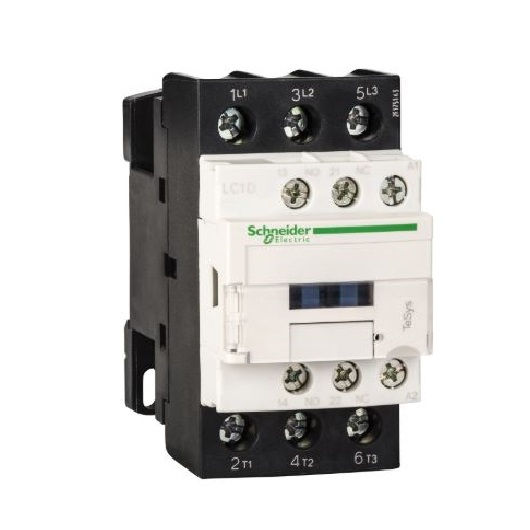

Contator Principal Tripolar 32A 1NA+1NF 220VCA 50/60 Hz LC1D32 Tesys-d Conexão para Parafuso
Contator principal tripolar de 32A com bobina de 220VCA em 50/60 Hz e um contato NA e um NF, para acionamento de cargas em painéis e automação.
LC1D32M7 | LC1D32M7
pleno-3353600082
R$ 587,23 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 32A (Ampere)
- Número de Contatos
- 1NA+1NF
- Tensão
- 220VCA
- Frequência
- 50/60 Hz
- Modelo
- LC1D32
- Dimensões
- 85x45mm; 0.38 Kg
Descrição
O Contator Principal Tripolar LC1D32, da linha TeSys D da Schneider Electric, é um dispositivo de manobra eletromecânico que liga e desliga cargas por meio de uma bobina de comando. Possui três polos principais com corrente nominal de 32A e conexão por parafuso. A bobina é para 220VCA, na frequência de 50/60 Hz, e o produto pesa 0,38 kg. É indicado para comando de cargas em painéis, manobra de circuitos de iluminação e aquecimento e automação industrial. Pode acionar motores, cujo dimensionamento depende da categoria de utilização e da potência do motor na tensão de uso, conforme o projeto. Os contatos NA e NF integrados permitem sinalização e intertravamento no circuito de comando.
Informações gerais
Como usar
- A instalação e a ligação devem ser feitas por profissional qualificado, com o circuito desligado.
- Alimente a bobina de comando somente em 220VCA e 50/60 Hz.
- Dimensione o contator e a proteção do circuito de potência conforme o projeto e a ficha técnica do fabricante.
- Confira o aperto dos terminais de parafuso e a fixação no painel antes de energizar o circuito.
- Para inspeção ou substituição, desligue o circuito antes de qualquer intervenção no contator.
Aplicações
- Comando de cargas elétricas em painel de distribuição
- Manobra de circuito de iluminação em área comercial
- Acionamento de aquecedor em painel industrial
- Comando de motor em quadro de automação
- Montagem de painel de comando em obra nova ou reforma
Tipos de obra: Industrial, Comercial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Para que serve um contator principal tripolar?
Ele liga e desliga cargas trifásicas por meio de uma bobina de comando, permitindo acionar equipamentos à distância a partir de botoeiras, sensores ou controladores.
Qual a diferença entre contator principal e contator auxiliar?
O principal é destinado à manobra de cargas de potência, como motores e aquecedores. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
Qual a tensão de alimentação da bobina deste contator?
A bobina é de 220VCA, em 50/60 Hz. Essa é a tensão de comando que aciona os contatos, e não a tensão da carga controlada.
Para que servem os contatos NA e NF deste modelo?
Ele possui um contato normalmente aberto e um normalmente fechado, usados para sinalização e intertravamento no circuito de comando.
Como instalar o contator com segurança?
Desligue o circuito antes da montagem, fixe o contator no painel, faça a ligação dos terminais com aperto firme e confira as conexões antes de energizar. A instalação deve seguir o projeto e ser feita por profissional qualificado.
