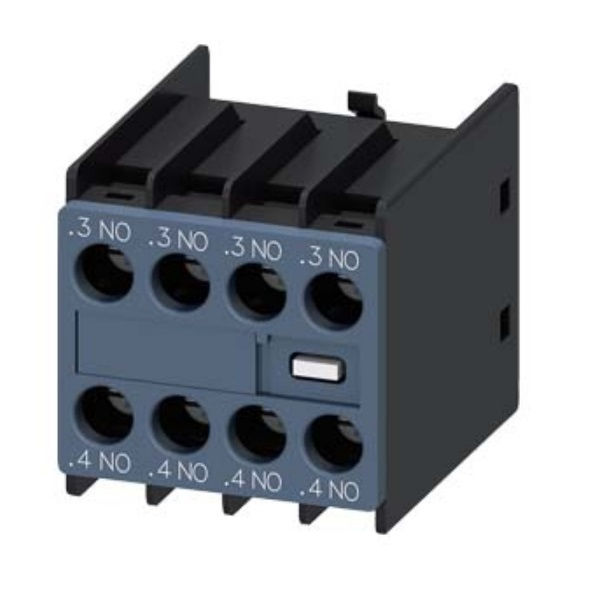

Bloco Contato Frontal 4NA S00-S0 3RH29 Conexão Parafuso DIN EN 50005 Elemento
por Siemens
Bloco de contato frontal Siemens 3RH29 com quatro contatos NA e conexão por parafuso, para sinalização e intertravamento em comando.
3RH29111FA40 | 3RH2911-1FA40
pleno-5223000009
R$ 120,01 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Uso
- Frontal
- Número de Contatos
- 4NA
- Tamanho
- S00-S0
- Linha
- 3RH29
- Conexão
- Parafuso
- Norma
- DIN en 50005
- Dimensões
- 43x58mm; 0.05 Kg
Descrição
O Bloco Contato Frontal 4NA da Siemens, código 3RH2911-1FA40, acrescenta quatro contatos normalmente abertos (NA) a dispositivos de manobra. Ele é montado na face frontal do dispositivo principal e tem conexão por parafuso, com terminais de aperto para os condutores. Pertence à linha 3RH29. É compatível com dispositivos de tamanho S00-S0 e indicado para sinalização do estado de contatores, intertravamento de partidas de motores e ampliação de contatos auxiliares em painéis de comando. A designação dos terminais segue a norma DIN en 50005, e o peso é de 0,05 kg.
Informações gerais
Como usar
- Desligue o circuito e desenergize o dispositivo principal antes de encaixar ou retirar o bloco.
- Encaixe o bloco na face frontal do dispositivo e fixe-o firmemente antes de iniciar a ligação.
- Decape os condutores no comprimento adequado ao terminal e aperte os parafusos sem excesso, com ferramenta apropriada.
- Identifique os terminais conforme a designação da norma DIN en 50005 antes de fechar o painel.
- Confira as ligações de comando e a identificação dos contatos antes de energizar o circuito.
- Para limpeza ou reaperto dos terminais, mantenha o circuito desligado.
Aplicações
- Sinalização de estado de contator em painel de comando de motor
- Intertravamento entre partidas de motores em painel elétrico
- Ampliação de contatos auxiliares de contatores de tamanho S00 a S0
- Monitoramento de estado de seccionadora ou disjuntor em quadro de comando
- Circuito de comando de automação industrial
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova
Perguntas frequentes
Para que serve um bloco de contato auxiliar?
Ele acrescenta contatos auxiliares a um dispositivo de manobra, como contator ou disjuntor, para sinalização de estado, intertravamento e comando de outros circuitos. Esses contatos são independentes do circuito principal de potência.
Qual a diferença entre montagem frontal e lateral?
Na montagem frontal, o bloco encaixa na face frontal do dispositivo principal. Na lateral, encaixa na lateral desse dispositivo. Este modelo é frontal.
O que significa 4NA neste bloco?
São quatro contatos normalmente abertos (NA), que fecham quando o dispositivo principal é acionado.
Para quais tamanhos de dispositivo este bloco é compatível?
É compatível com dispositivos de tamanho S00-S0, faixa que vai do tamanho S00 ao S0.
Qual a diferença entre conexão por parafuso e por mola?
Na conexão por parafuso, o condutor é preso no terminal por aperto de parafuso, como neste bloco. Na conexão por mola, o condutor é inserido e fixado pela mola, sem necessidade de aperto por parafuso.
Como fazer a montagem com segurança?
A montagem deve ser feita por profissional qualificado, com o circuito e o dispositivo principal desenergizados. Confira a ligação dos terminais e a identificação dos contatos antes de energizar.
