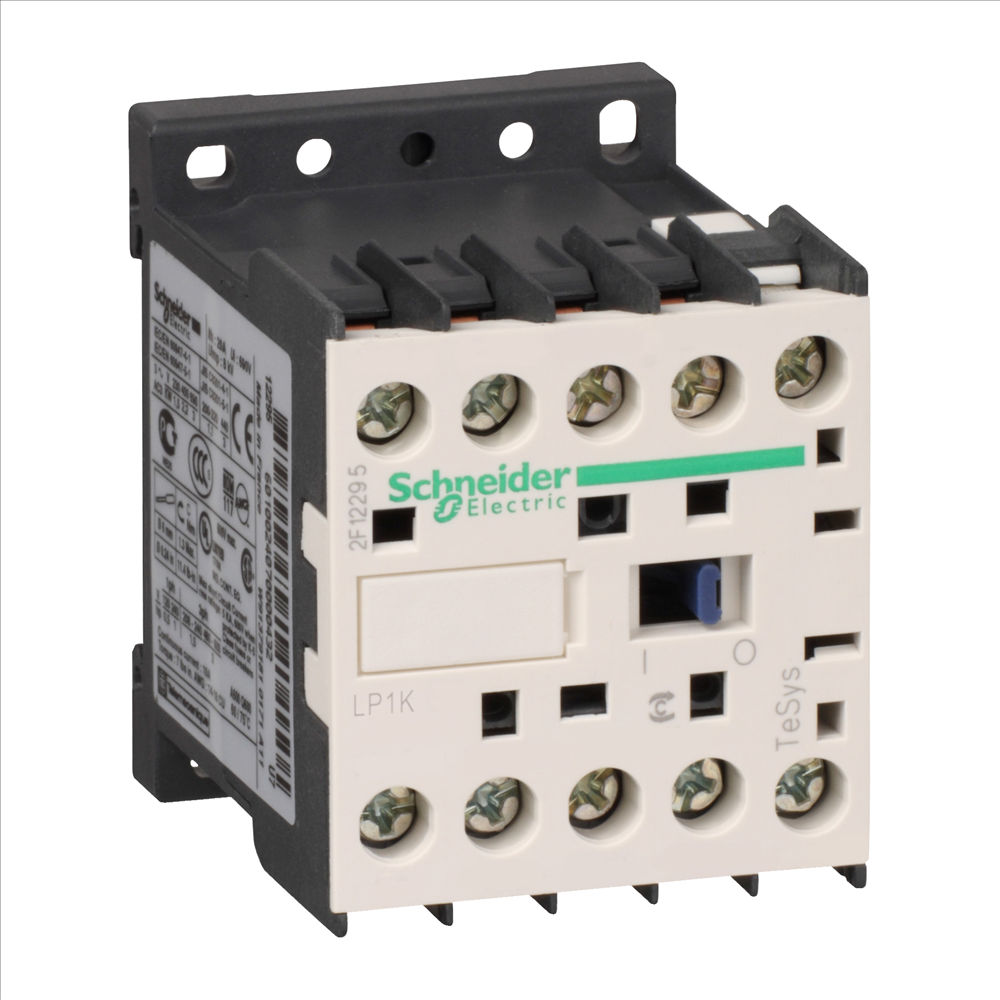

Contator Principal Tripolar 6A Mini 1NF 24VCC LP1K06 Tesys-k Conexão para Parafuso
LP1K0601BD | LP1K0601BD
pleno-3354800082
R$ 377,05 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 6A (Ampere)
- Tamanho
- Mini
- Número de Contatos
- 1NF
- Tensão
- 24VCC
- Modelo
- LP1K06
- Dimensões
- 58x45mm; 0.22 Kg
Descrição
O contator principal tripolar LP1K06, da linha Tesys-k da Schneider Electric, liga e desliga cargas por meio de uma bobina de comando. Possui três polos principais, corrente nominal de 6 A e carcaça Mini. A bobina é de 24VCC, alimentada em corrente contínua, e o produto tem um contato normalmente fechado (1NF) para sinalização ou intertravamento no circuito de comando. Pesa 0,22 kg. É aplicado no comando de cargas em painéis elétricos, em automação e comando industrial e na manobra de circuitos de iluminação e aquecimento, sempre dimensionado conforme o projeto. Por ser compacto, ocupa pouco espaço em quadros de comando, onde a escolha deve considerar a corrente da carga, a categoria de utilização e a configuração de contatos necessária para cada circuito.
Informações gerais
Como usar
- Desligue o circuito antes de qualquer montagem, ligação ou substituição e confirme a ausência de tensão com instrumento apropriado.
- A instalação e a ligação devem ser feitas por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis.
- Alimente a bobina somente com 24VCC, conferindo a tensão antes de energizar o comando.
- Dimensione a aplicação conforme o projeto, considerando a corrente da carga, a categoria de utilização e a configuração de contatos.
- Em cargas motoras, confirme a categoria de utilização e a potência do motor na tensão de uso antes de aplicar o contator.
- Aperte os terminais conforme a especificação do fabricante e mantenha o painel protegido de poeira e umidade.
Aplicações
- Comando de cargas de iluminação em quadro de distribuição com bobina de 24VCC
- Acionamento de cargas em painel de automação industrial
- Manobra de circuito de aquecimento em painel de controle
- Sinalização ou intertravamento no circuito de comando por meio do contato 1NF
- Reposição de contator em painel existente, após conferir corrente, categoria, configuração de contatos e tamanho
- Montagem de quadro de comando em máquina ou sistema de automação
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e contator auxiliar?
O contator principal é voltado à manobra de cargas de potência e possui polos principais, como os três polos deste modelo tripolar. O auxiliar é destinado a circuitos de comando e sinalização, com corrente baixa.
Para que serve o contato 1NF?
É um contato auxiliar normalmente fechado. Ele abre quando a bobina é energizada e volta a fechar quando ela é desligada, servindo para sinalização ou intertravamento no circuito de comando.
A bobina de 24VCC pode ser alimentada em 220 V?
Não. A bobina é de 24VCC e deve ser alimentada em corrente contínua nesse valor. Ligá-la em tensão diferente pode danificá-la e impedir o acionamento.
Como saber se o contator atende a um motor?
Em motores, a escolha depende da categoria de utilização (AC-3) e da potência do motor na tensão de uso. Esses dados são definidos pelo projeto, que deve confirmar a adequação antes da instalação.
Qual a diferença entre contator principal e contator modular?
O contator modular tem formato para trilho e é usado em instalações residenciais e prediais. O contator principal tripolar é voltado à manobra de cargas de potência em painéis e quadros de comando.
Como trocar um contator em painel existente?
Antes da troca, confira a corrente nominal, a categoria de utilização, a configuração de contatos, o tamanho e a tensão da bobina. A tensão da bobina isoladamente não basta para substituir o contator.
