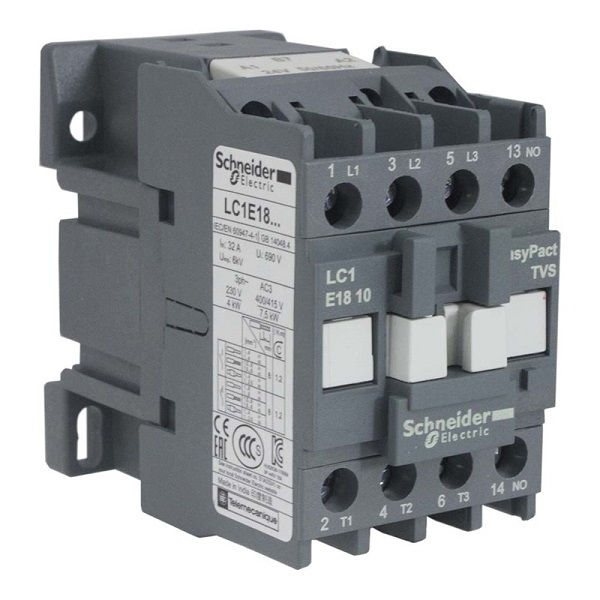

Contator Principal Tripolar 18A 1NF 24VCA 50/60 Hz LC1E18 Tesys-e Conexão para Parafuso
LC1E1801B7 | LC1E1801B7
pleno-5676200082
R$ 148,49 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 18A (Ampere)
- Número de Contatos
- 1NF
- Tensão
- 24VCA
- Frequência
- 50/60 Hz
- Modelo
- LC1E18
- Dimensões
- 74x45mm; 0.3 Kg
Descrição
O contator principal tripolar LC1E18 da Schneider Electric, da linha TeSys-e, é um dispositivo de manobra eletromecânico que liga e desliga cargas por meio de sua bobina de comando. Possui três polos principais, corrente nominal de 18A e conexão para parafuso. A bobina é de 24VCA e opera em 50/60 Hz. O produto conta com 1 contato NF integrado e pesa 0,3 kg, com referência de fabricante LC1E1801B7. Aplica-se na manobra de cargas em painéis de comando e potência, em automação e comando industrial. Para acionamento de motores, o dimensionamento deve seguir a categoria de utilização e a potência do motor na tensão de uso, conforme o projeto.
Informações gerais
Como usar
- Desligue e bloqueie o circuito de potência e de comando antes de instalar ou substituir o contator, e confirme a ausência de tensão.
- Confira se a bobina de 24VCA e a frequência de 50/60 Hz correspondem à alimentação de comando disponível antes de energizar.
- Execute as conexões dos condutores de potência e de comando nos terminais para parafuso, apertando com o torque recomendado pelo fabricante do produto.
- Dimensione a carga conforme o projeto, considerando a categoria de utilização e a potência do motor na tensão de uso.
- A instalação e a manutenção devem ser feitas por profissional qualificado, seguindo o projeto e as normas aplicáveis.
Aplicações
- Comando de cargas em painel de distribuição com bobina alimentada em 24VCA
- Acionamento de motor elétrico em painel de máquina, dimensionado conforme o projeto
- Manobra de carga em painel de automação e comando industrial
- Manobra de circuito de iluminação ou aquecimento em quadro de comando
- Manutenção de painel em que a troca exige conferir corrente, categoria de utilização, contatos e tamanho do conjunto existente
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e auxiliar?
O contator principal tem polos de potência que conduzem a corrente da carga. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
O que significa 1NF neste contator?
Indica 1 contato NF, normalmente fechado. Esse contato abre quando a bobina é energizada e volta a fechar quando ela é desenergizada.
Como conferir se a bobina é compatível com o comando da instalação?
A bobina é de 24VCA, para alimentação em corrente alternada na frequência de 50/60 Hz. Antes de ligar, confirme que o comando da instalação fornece esses valores.
Qual a função da bobina de comando?
Quando energizada, a bobina aciona o mecanismo que fecha os polos principais e faz o contato NF abrir, permitindo manobrar a carga à distância pelo circuito de comando.
Qual a diferença entre contator tripolar e tetrapolar?
O tripolar tem três polos principais e o tetrapolar tem quatro. A escolha entre eles depende do tipo de circuito definido no projeto.
Quais cuidados são necessários na instalação do contator?
Desligue o circuito antes de instalar, aperte as conexões no torque recomendado pelo fabricante e confira a tensão e a frequência da bobina. A instalação deve ser feita por profissional qualificado.
