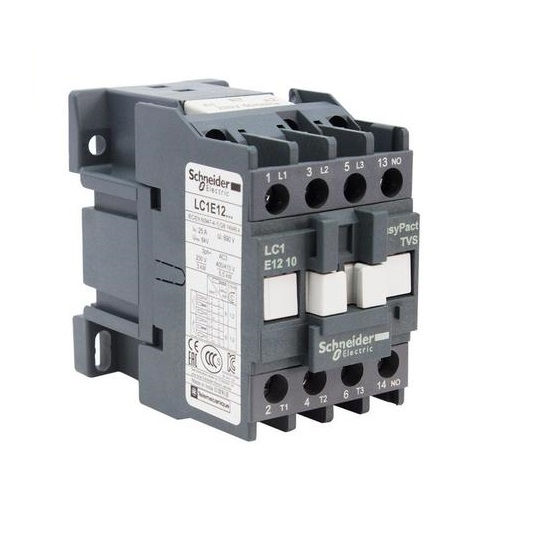

Contator Principal Tripolar 12A 1NA 220VCA 50/60 Hz LC1E12 Tesys-e Conexão para Parafuso
Contator principal tripolar de 12A com bobina de 220VCA em 50/60 Hz e 1 contato NA auxiliar, para manobra de cargas em painéis elétricos.
LC1E1210M7 | LC1E1210M7
pleno-3354500082
R$ 153,40 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal tripolar
- Amperagem
- 12A (Ampere)
- Número de Contatos
- 1NA
- Tensão
- 220VCA
- Frequência
- 50/60 Hz
- Modelo
- LC1E12
- Dimensões
- 74x45mm; 0.3 Kg
Descrição
O Contator Principal Tripolar 12A Schneider Electric, da linha TeSys-e, liga e desliga cargas de potência por meio de uma bobina de comando. Tem três polos principais, corrente nominal de 12A e terminais com conexão por parafuso. A bobina é de 220VCA, em 50/60 Hz, e o contator traz 1NA como contato auxiliar integrado, útil para sinalização ou intertravamento no circuito de comando. A referência do modelo é LC1E12. É indicado para acionamento e comando de cargas em painéis elétricos e de automação industrial, com dimensionamento feito conforme o projeto. Na substituição de um contator em painel existente, a tensão da bobina não é critério suficiente: é preciso conferir também a corrente nominal, a categoria de utilização, a configuração de contatos e o tamanho.
Informações gerais
Como usar
- Realize a instalação e a substituição com o circuito desenergizado, por profissional qualificado, seguindo o projeto elétrico.
- Alimente a bobina em 220VCA, 50/60 Hz, conforme o circuito de comando, e não a ligue em outra tensão ou frequência.
- Dimensione o circuito de potência pelo projeto, verificando a categoria de utilização e a potência da carga na tensão de uso antes de escolher o contator.
- Aperte os terminais dos polos de potência e do contato auxiliar com as ferramentas adequadas, sem exceder o torque indicado pelo fabricante.
- Utilize o contato NA auxiliar apenas no circuito de comando e sinalização, sem ligá-lo a carga de potência.
- Antes de reenergizar após qualquer manutenção, confira as conexões e a fixação dos terminais.
Aplicações
- Comando de cargas trifásicas em quadros de comando, com dimensionamento pelo projeto
- Acionamento de motores em painéis de máquinas, após dimensionamento pelo projeto da categoria de utilização e da potência
- Manobra de cargas de aquecimento em painéis industriais e comerciais, conforme o dimensionamento
- Comando remoto por botoeira ou saída de automação, com sinalização de estado pelo contato NA
- Substituição de contator em painel existente, após conferência de corrente, bobina, contatos e tamanho
Tipos de obra: Industrial, Comercial, Obra nova, Manutenção, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e contator auxiliar?
O contator principal manobra cargas de potência, como motores e resistências de aquecimento, pelos seus polos principais. O contator auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
Para que serve o contato NA deste contator?
É um contato normalmente aberto que fecha quando a bobina é energizada. Ele pode ser usado para sinalização ou intertravamento no circuito de comando, não para ligar cargas de potência.
A tensão de 220VCA é a tensão da carga controlada?
Não. A tensão de 220VCA é a da bobina de comando, que aciona o contator. Ela não indica a tensão que pode ser aplicada aos polos de potência.
Por que o contator precisa de bobina de comando?
A bobina aciona eletromagneticamente os contatos de potência, fechando e abrindo a carga. Assim, a manobra pode ser feita à distância, por botoeira, relé ou saída de automação.
Como deve ser feita a instalação?
A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, seguindo o projeto elétrico e o torque de aperto indicado pelo fabricante nos terminais.
