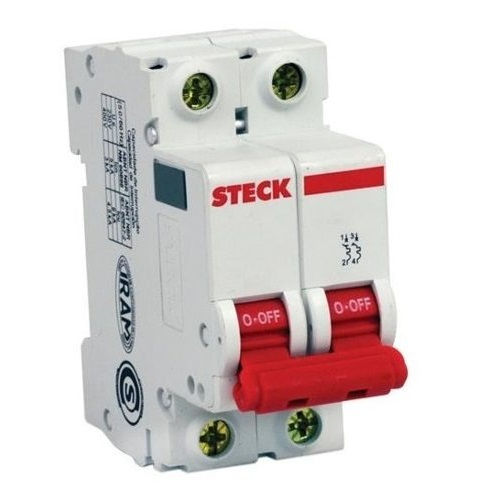

Disjuntor Termomagnético Fixo Bipolar SDD62 B 20A 5 KA/3 KA 220/380VCA DIN
por Steck
Disjuntor termomagnético bipolar Steck de 20 A, curva B, com capacidade de ruptura de 5 KA/3 KA, para proteção de circuitos em quadros de padrão DIN.
SDD62B20 | SDD62B20
pleno-6182400005
R$ 31,04 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Bipolar
- Modelo
- SDD62
- Curva
- B
- Corrente Nominal
- 20A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 220/380VCA
- Padrão
- DIN
- Dimensões
- 80x36mm; 0.22 Kg
Descrição
O disjuntor Steck, modelo SDD62, é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual. Tem disparo termomagnético, com corrente de disparo fixa, sem ajuste pelo usuário, corrente nominal de 20 A e curva B, de disparo magnético mais sensível. Opera com tensão de 220/380VCA, tem capacidade de ruptura de 5 KA/3 KA e é do padrão DIN, para fixação em trilho. É indicado para proteção de circuitos em quadros de distribuição de instalações residenciais, comerciais, prediais e industriais. Com dois polos, é previsto para circuito bifásico ou fase-neutro. A escolha da corrente nominal e da curva deve seguir o projeto elétrico, a ser executado por profissional qualificado.
Informações gerais
Como usar
- Desligue a alimentação do circuito na origem antes de instalar ou substituir o disjuntor.
- Encaixe o disjuntor no trilho DIN do quadro com firmeza e conecte os condutores aos terminais com aperto adequado, sem excesso.
- A corrente nominal de 20 A e a curva B devem ser definidas pelo projeto elétrico, conforme o circuito a proteger.
- Não substitua o disjuntor por outro de corrente maior para eliminar desarmes; investigue a causa, como sobrecarga ou curto-circuito, com profissional qualificado.
- Use a alavanca para a manobra manual do circuito, sem forçar o mecanismo.
Aplicações
- Proteção de circuito terminal em quadro de distribuição residencial
- Circuito terminal em quadro de distribuição de estabelecimento comercial
- Circuito bifásico ou fase-neutro em quadro de distribuição predial
- Substituição de disjuntor DIN em reforma de quadro elétrico
- Montagem de quadro novo em obra nova, com disjuntores DIN de 20 A
- Quadro de distribuição industrial, em circuito dimensionado pelo projeto
Tipos de obra: Residencial, Comercial, Industrial, Predial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre as curvas B, C e D?
A curva B tem disparo magnético mais sensível. A curva C é de uso geral, com disparo intermediário, e a curva D é para cargas com alta corrente de partida. A curva deve ser definida pelo projeto elétrico.
Como o disjuntor termomagnético protege o circuito?
Ele combina proteção térmica, que atua na sobrecarga, e proteção magnética, que atua no curto-circuito. Também permite abrir e fechar o circuito manualmente.
Este disjuntor pode ser usado em circuito trifásico?
Não. Ele tem dois polos e é indicado para circuito bifásico ou fase-neutro. Para circuito trifásico, é necessário disjuntor tripolar ou tetrapolar, conforme o projeto.
O que significa a capacidade de ruptura de 5 KA/3 KA?
Indica a corrente de curto-circuito que o disjuntor consegue interromper. São dois valores para condições diferentes, e não uma faixa. Verifique no projeto qual deles atende ao nível de curto-circuito da instalação.
Este disjuntor é para quadros com trilho DIN?
Sim. Ele é do padrão DIN e é fixado em trilho DIN. Confirme se o quadro possui trilho nesse padrão e se a instalação segue o projeto.
Posso trocar o disjuntor por outro de corrente maior quando ele desarma?
Não. Trocar por corrente maior sem revisar o projeto aumenta o risco de sobreaquecimento e incêndio. Desarmes frequentes indicam sobrecarga ou curto-circuito, que devem ser investigados por profissional qualificado.
