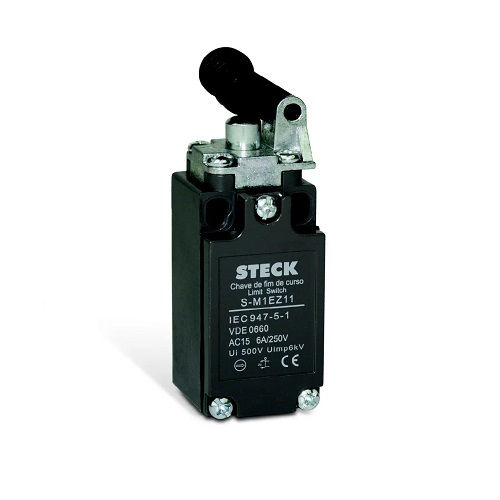

Fim de Curso Ação Rápida SM1EZ11 6A 250VCA Corpo Metálico Caixa Estreita com Alavanca e Roldana 1NA+1NF IP66
por Steck
Fim de curso de ação rápida com alavanca e roldana, contato 1NA+1NF, corpo metálico, 6A e 250VCA, para detectar fim de percurso em máquinas.
SM1EZ11 | SM1EZ11
pleno-6176900005
R$ 97,31 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Ação rápida
- Modelo
- SM1EZ11
- Amperagem
- 6A (Ampere)
- Tensão
- 250VCA
- Material
- Corpo metálico
- Caixa
- Estreita
- Tipo de Cabeçote
- Com alavanca e roldana
- Número de Contatos
- 1NA+1NF
- Dimensões
- 110x28mm; 0.23 Kg
Descrição
A chave fim de curso SM1EZ11, da Steck, é de ação rápida, com corpo metálico e caixa estreita. Sua função é detectar a posição ou o fim de percurso de partes móveis em máquinas e portões. O acionamento é feito pela alavanca com roldana, e o contato 1NA+1NF oferece um contato normalmente aberto e um normalmente fechado. A corrente nominal de contato é 6A e a tensão nominal é 250VCA. O produto tem grau de proteção IP66 e pesa 0,23 kg. Os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, o que garante uma comutação definida no fim do curso, independentemente da velocidade com que a peça se move. É indicada para limitação de curso em portões automáticos, sinalização de posição em esteiras e comando de cilindros em automação industrial, desde que o dimensionamento siga o projeto.
Informações gerais
Como usar
- Instale a chave somente com o circuito desenergizado e por profissional qualificado.
- Fixe o corpo em posição na qual a peça móvel acione a alavanca com roldana no fim do percurso, conforme o projeto da máquina ou do portão.
- Confira se o acionamento ocorre no ponto previsto em projeto antes de energizar o circuito.
- Não ultrapasse 6A nem 250VCA; para cargas acima desses valores, dimensione o circuito conforme o projeto e as normas aplicáveis.
- Antes de qualquer ajuste, limpeza ou troca, desligue o circuito e verifique a continuidade dos contatos NA e NF com multímetro.
Aplicações
- Limitação de curso em portão automático
- Detecção de fim de percurso em máquina industrial
- Sinalização de posição em esteira transportadora
- Comando de cilindro em linha de automação
- Controle de posição em talha ou elevador
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre ação rápida e ação lenta?
Esta chave é de ação rápida: os contatos mudam de estado de forma brusca ao atingir o ponto de acionamento, independentemente da velocidade com que o atuador é movido. Na ação lenta, os contatos acompanham o movimento do atuador de forma gradual.
O que significa 1NA+1NF?
Significa um contato normalmente aberto (NA), que fecha ao ser acionado, e um contato normalmente fechado (NF), que abre ao ser acionado.
Esta chave pode ser usada em circuitos de maior tensão ou corrente?
A tensão nominal é 250VCA e a corrente nominal de contato é 6A. Em circuitos com valores acima desses, a chave não é adequada; o dimensionamento deve seguir o projeto e as normas aplicáveis.
Qual a vantagem do corpo metálico em relação ao plástico?
O corpo metálico é mais robusto a impactos e choques mecânicos, o que o torna adequado a ambientes industriais com maior exigência física.
Como instalar uma chave fim de curso?
Com o circuito desligado, fixe o corpo em posição na qual a peça móvel acione a alavanca com roldana no fim do percurso. Depois, confira o ponto de acionamento e a continuidade dos contatos NA e NF antes de energizar, seguindo o projeto e as normas aplicáveis.
