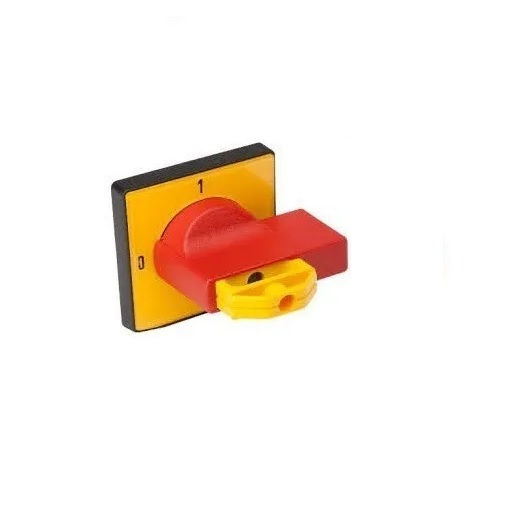

Acionamento Rotativo para Cadeado 80x80 mm 125-160A para Seccionadora 5TW3 Punho Vermelho
por Siemens
Acionamento rotativo para cadeado da Siemens, de 80x80 mm, para operar a seccionadora 5TW3 na faixa de 125-160A, com travamento na posição desligado.
A7B10001267429 | 5TW0088-8
pleno-5731800009
R$ 213,62 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Modelo
- Rotativo
- Tipo
- Para cadeado
- Medidas
- 80x80 mm
- Amperagem
- 125-160A (Ampere)
- Aplicação
- Para seccionadora 5TW3
- Dimensões
- 80x20mm; 0.12 Kg
Descrição
O Acionamento Rotativo para Cadeado da Siemens é um comando manual para operar externamente a seccionadora 5TW3, montado na porta ou no painel frontal do quadro. Tem modelo rotativo, frente de 80x80 mm e punho vermelho. Na versão para cadeado, a manopla pode ser travada na posição desligado para bloquear o equipamento. Indicado para seccionadoras da linha 5TW3 na faixa de corrente de 125-160A, é usado em manobras de ligar e desligar por fora do painel e em trabalhos de manutenção que exigem bloqueio. A instalação deve ser feita por profissional qualificado, conforme o projeto do painel e as normas aplicáveis.
Informações gerais
Como usar
- Monte o acionamento na porta ou no painel frontal, alinhado ao eixo da seccionadora 5TW3, conforme o projeto do painel.
- A montagem e o alinhamento devem ser feitos com o circuito desenergizado e por profissional qualificado.
- Para bloquear o equipamento durante manutenção, passe o cadeado no dispositivo de travamento com a manopla na posição desligado.
- Não force a manopla. Se houver resistência, verifique o alinhamento com o eixo antes de operar.
- Após qualquer intervenção, verifique o funcionamento do travamento antes de religar o circuito.
- Mantenha o acionamento limpo e seco; a limpeza deve ser feita com o circuito desligado.
Aplicações
- Operação externa de seccionadora 5TW3 montada na porta de um quadro de distribuição
- Bloqueio por cadeado durante manutenção de circuito alimentado por seccionadora
- Comando manual de ligar e desligar em painel industrial
- Painel com seccionadora de 125-160A que exige manobra sem abrir o quadro
Tipos de obra: Industrial, Manutenção, Obra nova
Perguntas frequentes
Para que serve o acionamento rotativo para cadeado?
Ele permite ligar e desligar a seccionadora por fora do painel, girando a manopla. A versão para cadeado permite travar a manopla na posição desligado durante manobras e manutenção.
Para qual seccionadora este acionamento é indicado?
Ele é indicado para a seccionadora 5TW3, da linha 5TW3.
Qual é a faixa de corrente deste acionamento?
A faixa de 125-160A corresponde à corrente dos equipamentos compatíveis, e não a uma regulagem do próprio acionamento.
Como o travamento com cadeado funciona?
Passe o cadeado no dispositivo de travamento com a manopla na posição desligado. Enquanto o cadeado estiver fixado, a manopla não pode ser operada para ligar o equipamento.
Quais são as dimensões da frente do acionamento?
A frente tem 80x80 mm, com medidas iguais nos dois lados.
Como fazer a manutenção do acionamento?
Mantenha o acionamento limpo e seco, e faça a limpeza com o circuito desligado. Verifique o travamento após qualquer intervenção.
