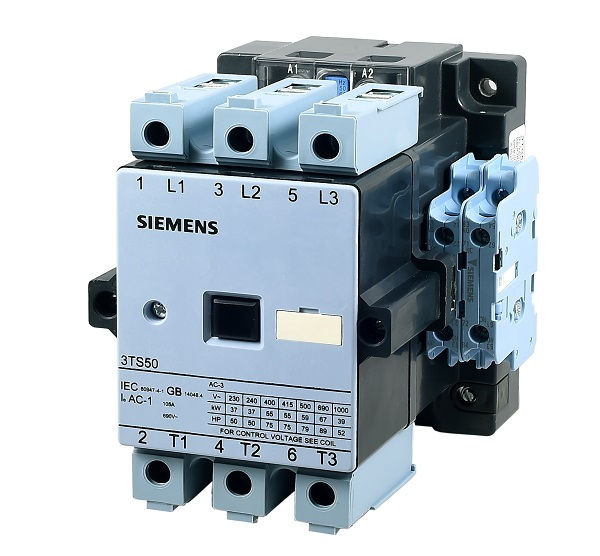

Contator Principal Tripolar 105A A S4 2NA+2NF 380VCA V 60HZ 3TS50 Siemens
por Siemens
Contator principal tripolar de 105A, com bobina de 380VCA em 60 Hz e dois contatos NA e dois NF, para acionamento e comando de cargas em painéis.
pleno-6081200009
R$ 964,98 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Principal Tripolar
- Amperagem
- 105A (Ampere)
- Tamanho
- S4
- N DE Contatos
- 2NA+2NF
- Tensão
- 380VCA (Volt)
- Frequência
- 60HZ
- Modelo
- 3TS50
- Dimensões
- 186x145mm; 3.76 Kg
Descrição
O contator 3TS50 da Siemens é um dispositivo de manobra que liga e desliga cargas por meio de uma bobina de comando. É do tipo principal tripolar, com três polos de potência, corrente de 105A e tamanho S4. A bobina de comando é de 380VCA, em 60 Hz. Possui dois contatos NA e dois contatos NF, com conexão para parafuso, e pesa 3,76 kg. A referência do fabricante é 3TS50220AQ1. Suas aplicações típicas são o acionamento de motores elétricos e a manobra de cargas em painéis de comando e força. O dimensionamento depende da categoria de utilização e da potência do motor na tensão de uso, e deve ser conferido pelo projeto.
Informações gerais
Como usar
- A instalação e a ligação devem ser feitas por profissional qualificado, com o circuito desenergizado.
- Dimensione a proteção do circuito e a manobra conforme o projeto e a ficha técnica do fabricante, principalmente se a carga for um motor.
- Confirme que a bobina de comando é de 380VCA em 60 Hz antes de ligar o comando.
- Aperte os terminais de potência e de comando conforme o torque indicado pelo fabricante, para evitar aquecimento nas conexões.
- Para inspeção ou manutenção, desligue o circuito e confirme a ausência de tensão antes de qualquer intervenção no contator.
- Mantenha o contator montado em painel fechado e protegido, com ventilação adequada para evitar aquecimento.
Aplicações
- Acionamento de motor elétrico em painel de comando industrial
- Comando de cargas trifásicas em quadro de força de uma instalação industrial
- Montagem de painel de automação com bobina de comando em 380VCA
- Manobra de circuitos de aquecimento ou iluminação em quadros de comando
- Substituição de contator em painel existente, após conferir corrente, categoria de utilização, configuração de contatos, tamanho e linha
Tipos de obra: Industrial, Comercial, Obra nova, Manutenção, Reforma
Perguntas frequentes
Qual a diferença entre contator principal e contator auxiliar?
O contator principal é destinado à manobra de potência, com polos capazes de conduzir a corrente da carga, como motores. O auxiliar é voltado a circuitos de comando e sinalização, com corrente baixa.
O que significa 2NA+2NF neste contator?
São dois contatos normalmente abertos (NA) e dois normalmente fechados (NF), usados em circuitos de comando, sinalização e intertravamento. Os três polos de potência são separados desses contatos.
Qual é a tensão da bobina deste contator?
A bobina é de 380VCA, para acionamento em 60 Hz. Essa é a tensão da bobina de comando, não a da carga. Para comandar com outra tensão, é preciso um contator com bobina compatível.
Esse contator pode manobrar banco de capacitores?
Não. Ele é um contator principal tripolar e não é indicado para a manobra de capacitores. Essa aplicação exige um contator específico para capacitor.
Como instalar um contator tripolar com segurança?
A instalação deve ser feita por eletricista qualificado, com o circuito desenergizado e conforme o projeto. Aperte os terminais conforme o torque do fabricante e instale proteção de sobrecorrente dimensionada pelo projeto.
O que é a categoria de utilização de um contator?
É a classificação que indica o tipo de carga que o contator pode manobrar e as condições de manobra previstas. A AC-1 se refere a cargas resistivas ou pouco indutivas, e a AC-3 a motores de gaiola, na partida e na parada. A escolha depende da carga e deve ser conferida pelo projeto.
