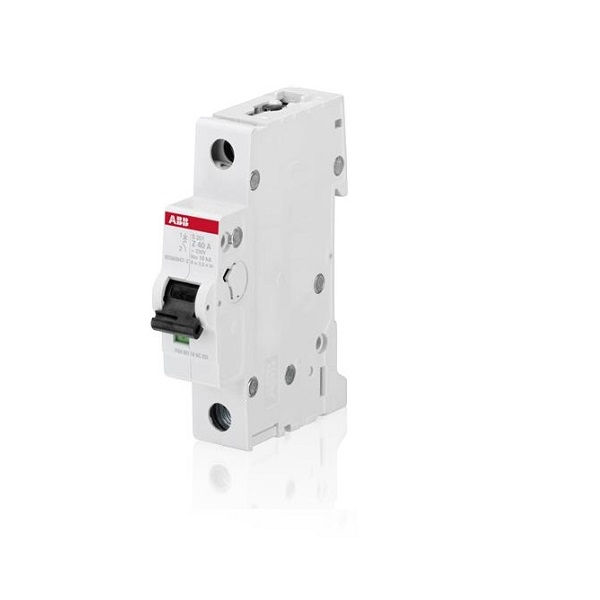

Disjuntor Termomagnético Fixo Unipolar S201 Z 6A 6 KA/6 KA 127/220VCA DIN
por Abb
2CDS251001R0378 | 2CDS251001R0378
pleno-3323400361
R$ 471,20 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Unipolar
- Modelo
- S201
- Curva
- Z
- Corrente Nominal
- 6A (Ampere)
- Ruptura
- 6 KA/6 KA
- Tensão
- 127/220VCA
- Padrão
- DIN
- Dimensões
- 88x44mm; 0.11 Kg
Descrição
O disjuntor termomagnético ABB S201 é um dispositivo de proteção unipolar que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. Combina proteção térmica, que atua na sobrecarga, e magnética, que atua no curto-circuito. Tem corrente nominal de 6A e curva Z, com disparo fixo, sem ajuste pelo usuário. Sua capacidade de ruptura é de 6 KA/6 KA e a tensão indicada é 127/220VCA, em corrente alternada. Tem formato DIN, para montagem em trilho nos quadros de distribuição. Esse formato é o usual em instalações residenciais, comerciais e prediais, e também está presente em quadros industriais. Com um polo, protege um condutor de fase em circuito monofásico. Pesa 0,11 kg. A escolha da corrente, da capacidade de ruptura e da aplicação deve seguir o projeto elétrico.
Informações gerais
Como usar
- A instalação deve ser feita por profissional qualificado, com a alimentação do quadro desligada.
- Encaixe o disjuntor no trilho DIN do quadro e conecte os condutores aos bornes conforme o circuito a proteger.
- Confira a corrente nominal de 6A e a capacidade de ruptura de 6 KA/6 KA com o projeto antes da montagem.
- Como a corrente de disparo é fixa, não há regulagem a fazer; a proteção é definida pela escolha do modelo, conforme o projeto.
- Após um desarme, identifique e corrija a causa antes de religar o circuito.
Aplicações
- Proteção de circuito terminal em quadro de distribuição de instalação residencial nova
- Reposição de disjuntor desarmado ou danificado em quadro existente com trilho DIN
- Circuito monofásico em quadro de distribuição de loja ou escritório
- Montagem de quadro de distribuição em reforma de apartamento
Tipos de obra: Residencial, Comercial, Predial, Industrial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor termomagnético e eletrônico?
O termomagnético combina um elemento térmico, que atua na sobrecarga, e um elemento magnético, que atua no curto-circuito. O eletrônico usa uma unidade eletrônica de disparo. Este modelo é termomagnético.
Para que serve o disjuntor unipolar?
Ele tem um polo e protege um condutor de fase em circuito monofásico.
Este disjuntor permite ajustar a corrente de disparo?
Não. A corrente de disparo é fixa, sem ajuste pelo usuário.
O que significa a capacidade de ruptura de 6 KA/6 KA?
É a corrente de curto-circuito que o disjuntor consegue interromper. O valor aparece com dois números, 6 KA/6 KA, que não são alternativas. Cabe ao projeto verificar se a corrente de curto-circuito no ponto de instalação é compatível.
Esse disjuntor é do formato usado em quadros de distribuição?
Sim. Ele é do padrão DIN, para fixação em trilho, formato usual dos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais.
Como deve ser feita a instalação do disjuntor?
Com a alimentação do quadro desligada, encaixe o disjuntor no trilho DIN e conecte os condutores aos bornes, seguindo o projeto elétrico. A instalação deve ser feita por profissional qualificado.
