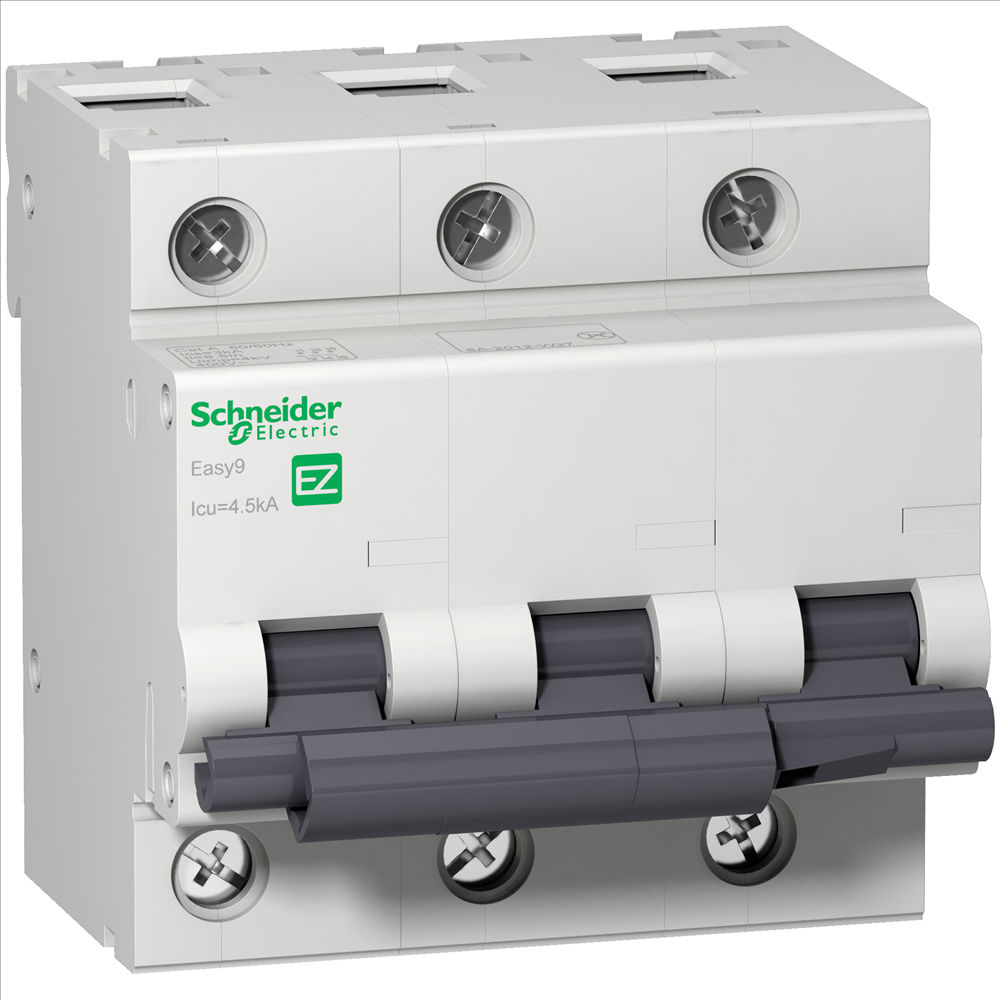

Disjuntor Termomagnético Fixo Tripolar EASY9 C 70A 4,5 KA/4,5 KA 220/380VCA DIN
Disjuntor termomagnético tripolar de 70A, curva C, para circuitos trifásicos em 220/380VCA, formato DIN da Schneider Electric.
EZ9F33370 | EZ9F33370
pleno-2656400082
R$ 141,18 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- EASY9
- Curva
- C
- Corrente Nominal
- 70A (Ampere)
- Ruptura
- 4,5 KA/4,5 KA
- Tensão
- 220/380VCA
- Padrão
- DIN
- Dimensões
- 81x81mm; 0.3 Kg
Descrição
O Disjuntor Termomagnético Fixo Tripolar EASY9 C 70A é um dispositivo de proteção da Schneider Electric que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite a manobra manual de abertura e fechamento. O disparo é termomagnético: o elemento térmico atua na sobrecarga e o magnético no curto-circuito. A corrente nominal é de 70A, com curva C, de uso geral, e o disparo é fixo, sem ajuste pelo usuário. Tem três polos para circuitos trifásicos em 220/380VCA e capacidade de ruptura de 4,5 KA/4,5 KA. O formato DIN encaixa em trilho nos quadros de distribuição, sendo o formato usual dos quadros de circuitos terminais em instalações residenciais, comerciais e prediais, também presente em quadros industriais. Pertence à linha EASY9. Por ser um dispositivo de proteção, seu dimensionamento, incluindo corrente nominal e capacidade de ruptura, é definido no projeto elétrico e nas normas aplicáveis, e a instalação deve ser feita por profissional qualificado.
Informações gerais
Como usar
- Instale o disjuntor encaixado em trilho DIN dentro do quadro de distribuição, por profissional qualificado.
- Desligue a alimentação do quadro antes de instalar, remover ou fazer qualquer conexão no disjuntor.
- Dimensione o disjuntor conforme o projeto elétrico e as normas aplicáveis, considerando corrente nominal, polos e capacidade de ruptura.
- Use a manobra manual para abrir e fechar o circuito; após um disparo, identifique e corrija a causa antes de religar.
- Não substitua o disjuntor por outro de corrente nominal diferente sem revisão do projeto elétrico.
Aplicações
- Proteção de circuito trifásico em quadro de distribuição de instalação comercial
- Montagem de quadro de distribuição em instalação predial
- Substituição de disjuntor tripolar DIN em quadro de distribuição existente
- Proteção de circuito trifásico em quadro de instalação industrial
Tipos de obra: Comercial, Industrial, Predial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor termomagnético e eletrônico?
O termomagnético combina elemento térmico, que atua na sobrecarga, e elemento magnético, que atua no curto-circuito. O eletrônico usa unidade de disparo eletrônica para essas funções.
Para que serve a curva C?
A curva C é de uso geral, com disparo magnético intermediário. A curva B tem disparo mais sensível, e a curva D é voltada a cargas com alta corrente de partida. A escolha da curva é definida no projeto elétrico.
Qual a diferença entre um disjuntor tripolar e um unipolar?
O tripolar tem três polos, ou seja, três vias de corte, e é usado em circuitos trifásicos. O unipolar tem um polo e protege uma fase. Bipolar e tetrapolar atendem outros arranjos de circuito, como fase-neutro e trifásico com neutro.
O que significa a capacidade de ruptura 4,5 KA/4,5 KA?
A capacidade de ruptura é a corrente de curto-circuito que o disjuntor consegue interromper. Ela é indicada como 4,5 KA/4,5 KA, com dois valores para condições distintas de interrupção.
Como é feita a instalação do formato DIN?
É um disjuntor em miniatura, encaixado em trilho DIN dentro do quadro de distribuição. A montagem deve ser feita com a alimentação desligada, por profissional qualificado.
Disjuntor e DR são a mesma coisa?
Não. O disjuntor protege contra sobrecarga e curto-circuito e permite a manobra manual. O interruptor DR detecta fuga de corrente para a terra e costuma complementar o disjuntor no quadro.
