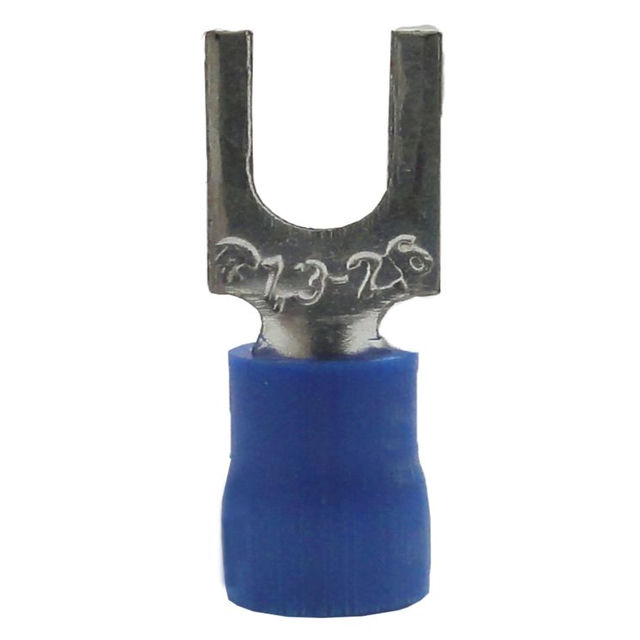

Terminal Cobre Estanhado a Compressão Garfo Pre-Isolado 1,50-2,50 mm² com 1 Furo M5 Azul
por Crimper
FR2481C | FR2481C
pleno-1747500070
R$ 0,47 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Garfo
- Isolação
- Pre-Isolado
- Bitola
- 1,50-2,50 mm² (Milímetro Quadrado)
- Furação
- Com 1 furo M5
- Cor
- Azul
- Dimensões
- 5x1mm; 0.001 Kg
Descrição
O terminal Crimper tipo garfo é fabricado em cobre estanhado e fixado ao cabo por compressão. Sua ponta em U aberta encaixa sob o parafuso do borne e faz a ligação elétrica e mecânica do condutor ao ponto de conexão. A aba tem um furo passante para parafuso M5, e o terminal já vem pré-isolado, com capa azul aplicada. A faixa de bitola atendida é de 1,50-2,50 mm², e a compressão deve ser feita com ferramenta adequada à seção do condutor. Por isso, o terminal é indicado para terminação de condutores em painéis e quadros elétricos, ligação de fios em bornes de comando e sinalização e substituição de terminais em bornes que aceitem parafuso M5. A montagem deve ser feita por profissional qualificado, com o circuito desligado e conforme o projeto elétrico e as normas aplicáveis.
Informações gerais
Como usar
- Desligue o circuito, confirme a ausência de tensão e só então inicie a montagem.
- Desencape o condutor sem danificar os fios e verifique se a seção está dentro da faixa de 1,50-2,50 mm².
- Insira o condutor até o fundo do barril e faça a compressão com ferramenta adequada à bitola, conforme as instruções do fabricante da ferramenta.
- Confirme que o ponto de fixação aceita parafuso M5 e encaixe a ponta garfo sob o parafuso, sem forçar a peça.
- Inspecione a crimpagem e o encaixe antes de energizar, e refaça a conexão se o condutor estiver solto ou o terminal estiver danificado.
Aplicações
- Terminação de condutores em bornes de painéis e quadros elétricos
- Ligação de fios em bornes de comando e sinalização com parafuso M5
- Substituição de terminal danificado em borne de quadro de comando
- Conexão de cabos a bornes de disjuntores ou equipamentos que aceitem parafuso M5
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre terminal garfo e terminal de anel?
Para que serve a isolação pré-isolada?
Qual a faixa de cabo que esse terminal atende?
Qual parafuso é usado na fixação?
Como fazer a montagem do terminal?
Qual a diferença entre compressão e fixação por parafuso no cabo?
