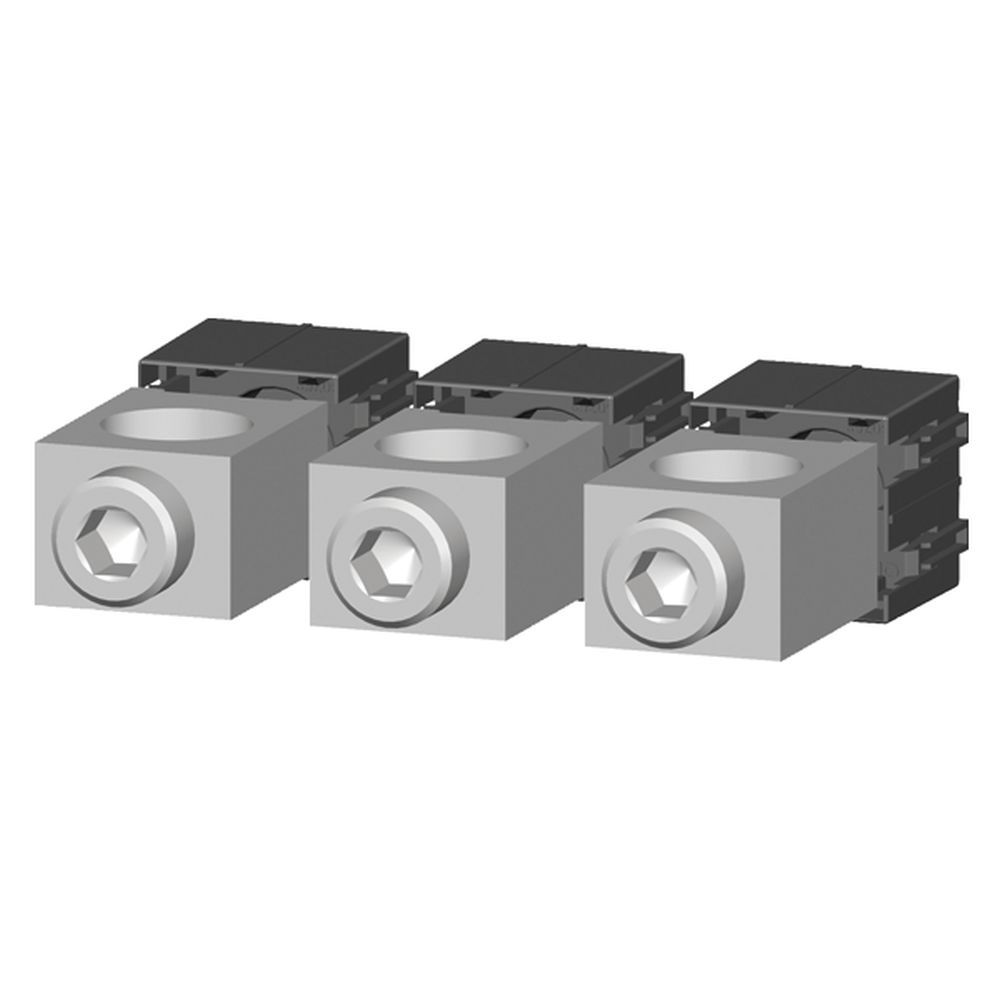

Borne Conexão Cabo para Disjuntor 3VT2 25,0-150,0 mm²
por Siemens
3VT9215-4TD30 | 3VT9215-4TD30
pleno-3491300009
R$ 36,89 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Conexão cabo
- Aplicação
- Para disjuntor 3VT2
- Bitola
- 25,0-150,0 mm² (Milímetro Quadrado)
- Dimensões
- 160x130mm; 0.21 Kg
Descrição
O borne da Siemens é um terminal de conexão para o disjuntor 3VT2 e recebe um cabo por terminal. A faixa de bitola aceita vai de 25,0 a 150,0 mm², o que define os cabos compatíveis com a peça. É indicado para a ligação de cabos aos terminais do disjuntor em quadros de distribuição e painéis elétricos, além da reposição ou adaptação de terminais danificados. Por se tratar de conexão elétrica de cabos de maior seção, a montagem deve ser feita por profissional qualificado, com dimensionamento conforme o projeto.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de montar ou trocar o borne.
- Utilize somente cabos com seção dentro da faixa de 25,0 a 150,0 mm².
- Conecte um cabo por terminal, respeitando a forma de ligação prevista no projeto.
- Aperte a conexão com o torque recomendado pelo fabricante do disjuntor e do borne.
- Dimensione a seção dos cabos e a montagem conforme o projeto e as normas aplicáveis.
Aplicações
- Conexão de cabos aos terminais de um disjuntor 3VT2 em quadro de distribuição
- Substituição de um borne danificado em painel elétrico industrial
- Ligação de cabos de maior seção em painéis de comando
- Adaptação de terminais de disjuntor durante a reforma de um quadro de distribuição
- Montagem de painel elétrico com disjuntor 3VT2 em instalação comercial
Tipos de obra: Industrial, Comercial, Manutenção, Reforma, Obra nova
Perguntas frequentes
Para que serve este borne?
É um borne de conexão para cabo, destinado ao disjuntor 3VT2. Permite ligar um cabo a cada terminal do disjuntor.
Qual é a faixa de cabos aceita?
A faixa de bitola é de 25,0 a 150,0 mm². Cabos com seção fora dessa faixa não devem ser usados com este borne.
Este borne serve para qualquer disjuntor?
Ele é destinado ao disjuntor 3VT2. A escolha de bornes para outros disjuntores deve seguir o projeto elétrico.
Qual a diferença entre borne de conexão de cabo e borne para barramento?
O borne de conexão de cabo liga condutores diretamente aos terminais do disjuntor. O borne para barramento faz a ligação do disjuntor a um barramento do painel. A escolha depende da forma de ligação prevista no projeto.
Como montar o borne com segurança?
Desligue o circuito, confirme a ausência de tensão, use cabos dentro da faixa de bitola e aperte a conexão conforme o torque recomendado pelo fabricante. A montagem deve ser feita por profissional qualificado.
