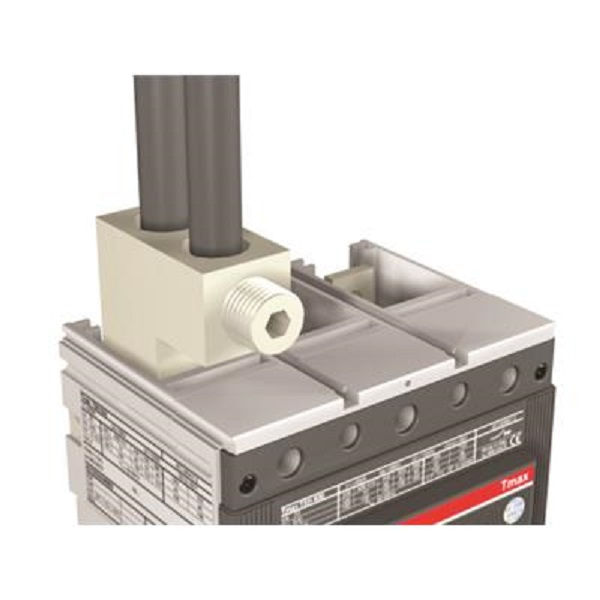

Kit Terminal Frontal para Cabo Cobre/Alumínio 125,0-185,0 mm²
por Abb
1SDA066252R1 | 1SDA066252R1
pleno-3952100361
R$ 31,51 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Produto
- Terminal frontal
- Modelo
- Para cabo
- Material
- Cobre/alumínio
- Tamanho/Bitola
- 125,0-185,0 mm² (Milímetro Quadrado)
- Dimensões
- 100x50mm; 0.09 Kg
Descrição
O Kit Terminal Frontal para Cabo da ABB é um conjunto de conexão que liga cabos ao disjuntor pela frente do equipamento. Cada terminal recebe um cabo e aceita condutores de cobre ou de alumínio, com cabos na faixa de seções de 125,0-185,0 mm². A ligação é feita diretamente entre o condutor e o ponto de conexão do disjuntor. É usado para conectar cabos a disjuntores de caixa moldada em quadros de distribuição e painéis industriais e comerciais, tanto na montagem quanto na reposição de terminais em equipamentos já instalados.
Informações gerais
Como usar
- Desligue o disjuntor e o circuito de alimentação antes de iniciar a conexão, e confirme a ausência de tensão com instrumento adequado.
- Verifique se a seção do cabo está dentro da faixa de 125,0-185,0 mm² antes de montar.
- Conecte um cabo por terminal, mantendo o condutor bem assentado no ponto de contato.
- Aperte os parafusos de fixação com o torque indicado pelo fabricante do disjuntor, usando ferramenta adequada e sem ultrapassar o valor especificado.
- Dimensione o condutor e a proteção conforme o projeto e as normas aplicáveis, e confie a instalação a profissional qualificado.
Aplicações
- Ligação de cabo de grande seção à frente de disjuntor em quadro de distribuição
- Montagem de entrada de alimentação em painel industrial
- Reposição de terminal frontal danificado em disjuntor de quadro existente
- Conexão de cabos de alumínio em painel comercial com alimentação de maior seção
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve o terminal frontal?
Qual a diferença entre terminal frontal e traseiro?
Este kit aceita cabo de alumínio?
Qual a faixa de seção de cabo aceita?
Posso ligar mais de um cabo no mesmo terminal?
Como fazer a conexão com segurança?
