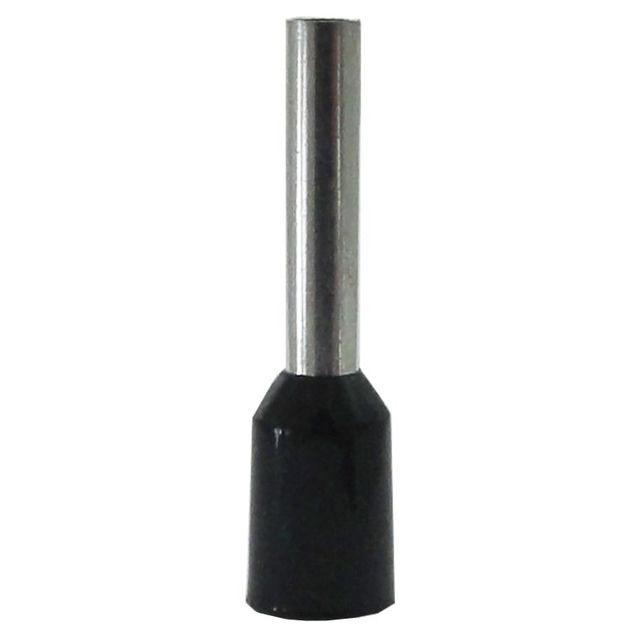

Terminal Cobre Estanhado a Compressão Pino Tubular (Ilhos) Pre-Isolado 1,50 mm² Preto
por Crimper
CT3607 | CT3607
pleno-1748800070
R$ 0,25 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Pino tubular (ilhos)
- Isolação
- Pre-Isolado
- Bitola
- 1,50 mm² (Milímetro Quadrado)
- Cor
- Preto
- Dimensões
- 16x1mm; 0.001 Kg
Descrição
Este terminal da marca Crimper, código CT3607, é de cobre estanhado e fixado ao cabo por compressão. Seu modelo é de pino tubular (ilhos): a ponteira envolve o condutor e entra em borne. Ele acolhe condutor de 1,50 mm² e vem pré-isolado, com capa isolante preta. A capa isolante já aplicada cobre a região de contato e reduz o risco de contato acidental com partes energizadas. Por isso, o terminal é indicado para terminação de condutores em painéis elétricos e para conexão de fios em bornes de comando e sinalização, sempre com montagem conforme o projeto e as normas aplicáveis.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de qualquer ligação.
- Remova a isolação do condutor no comprimento do barril do terminal, sem danificar os fios, e torça os fios antes de inseri-los.
- Insira o condutor até o fundo do barril e faça a compressão com ferramenta de compressão adequada à bitola, conforme indicação do fabricante da ferramenta.
- Puxe levemente o terminal para confirmar a fixação ao cabo; ele não deve soltar.
- Confira se a capa isolante ficou íntegra após a compressão, sem trincas ou rasgos; caso contrário, substitua o terminal.
- Encaixe a ponteira no borne e faça o aperto conforme o projeto e as normas aplicáveis, com instalação por profissional qualificado.
Aplicações
- Terminação de condutor de 1,50 mm² em bornes de painel de comando
- Ligação de fios em bornes de sinalização de quadro elétrico
- Montagem de fiação de botoeiras e sinaleiros em painéis
- Conexão de fiação de automação em réguas de bornes
- Substituição de terminal danificado em terminação de painel
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova
Perguntas frequentes
Qual a diferença entre terminal de pino tubular e terminal de olhal?
Para que serve a capa isolante em um terminal pré-isolado?
Como escolher o terminal pela bitola do condutor?
Como fazer a compressão sem danificar o terminal?
Em que a fixação por compressão difere da fixação por parafuso de pressão?
Por que o terminal é de cobre estanhado?
