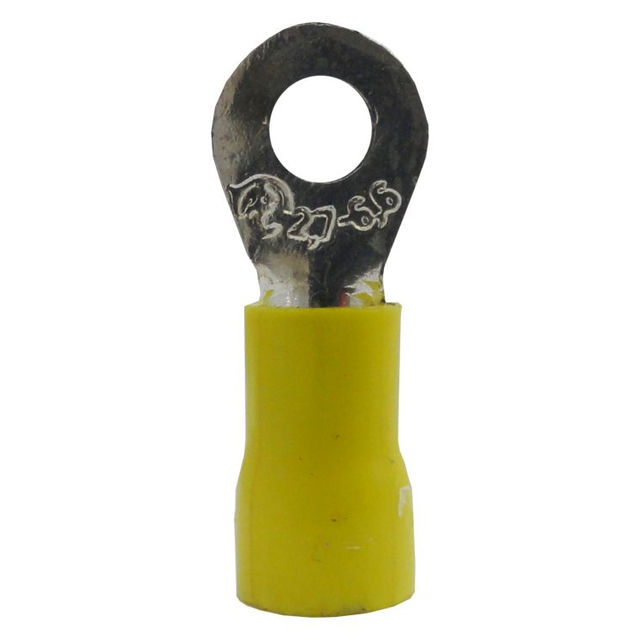

Terminal Cobre Estanhado a Compressão Anel Pre-Isolado 4,00-6,00 mm² com 1 Furo M4 Amarelo
por Crimper
AN2449 | AN2449
pleno-1947800070
R$ 0,98 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Material
- Cobre estanhado
- Tipo
- A compressão
- Modelo
- Anel
- Isolação
- Pre-Isolado
- Bitola
- 4,00-6,00 mm² (Milímetro Quadrado)
- Furação
- Com 1 furo M4
- Cor
- Amarelo
- Dimensões
- 1x1mm; 0.001 Kg
Descrição
O terminal Crimper de anel é uma conexão de cobre estanhado para ligar um condutor a um parafuso, borne ou barramento. A fixação ao cabo é feita por compressão, e a ponta redonda com furo recebe parafuso M4. Atende condutores na faixa de 4,00-6,00 mm² e vem pré-isolado, com capa isolante amarela já aplicada. Por ter um furo para parafuso M4, é indicado para a terminação de condutores em painéis elétricos, para a ligação a bornes de disjuntores e para a conexão de fios em bornes de comando e sinalização. A compressão forma a ligação elétrica e mecânica entre o condutor e o ponto de conexão, e a isolação já aplicada protege a região da compressão. A montagem deve ser feita por profissional qualificado, com o circuito desligado e conforme o projeto da instalação, usando ferramenta de compressão adequada à bitola.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de executar a ligação.
- Verifique se a seção do cabo está dentro da faixa de 4,00-6,00 mm² antes da montagem e não use o terminal em cabos fora dessa faixa.
- Remova a isolação do condutor no comprimento do barril do terminal, sem danificar os fios.
- Insira o cabo até o fundo do barril e execute a compressão com ferramenta adequada à bitola, conforme a orientação do fabricante da ferramenta.
- Fixe o anel no borne ou barramento pelo furo M4, com parafuso de rosca métrica M4 e aperto definido pelo projeto ou pelo fabricante do equipamento.
- Execute a instalação por profissional qualificado, conforme o projeto elétrico, e religue o circuito somente após a conferência da ligação.
Aplicações
- Terminação de condutores em painéis elétricos de distribuição
- Ligação de cabos a bornes de disjuntores
- Conexão de cabos a barramentos e equipamentos fixados por parafuso M4
- Conexão de fios em bornes de comando e sinalização
- Substituição de terminais danificados em manutenção de painéis
Tipos de obra: Industrial, Comercial, Residencial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Para que serve um terminal de anel?
Qual a diferença entre terminal a compressão e a pressão?
Qual a faixa de cabo que este terminal atende?
Qual parafuso usar no furo deste terminal?
Para que serve a isolação pré-isolada?
Como verificar se o terminal é adequado ao cabo?
