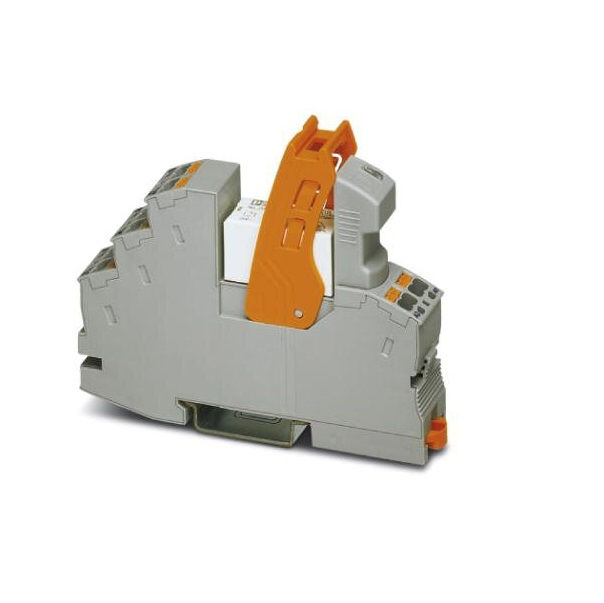

Relé Interface RIF-1 18A 24VCC 2 Contatos Reversíveis Digital com Base Plug-in
por Phoenix Contact
2903334 | RIF-1-RPT-LDP-24DC/2
pleno-6030100400
R$ 166,94 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Modelo
- RIF-1
- Amperagem/Potência
- 18A (Ampere)
- Tensão/Frequência
- 24VCC
- Contato
- 2 contatos reversíveis
- Tipo
- Digital
- Base
- Com base
- Entradas/Saídas
- Plug-in
- Dimensões
- 93x16mm; 0.06 Kg
Descrição
O relé de interface RIF-1, da Phoenix Contact, isola e adapta sinais entre o comando, como saídas de CLP e botões, e as cargas do circuito. Ele tem dois contatos reversíveis, cada um com posição normalmente aberta e normalmente fechada com ponto comum, e corrente nominal de 18A. O acionamento é feito em 24VCC, em corrente contínua, e o modelo é do tipo digital. Ele vem com base plug-in: a fiação permanece na base e o relé pode ser substituído por encaixe, o que simplifica a troca em painéis de comando e automação. É indicado para multiplicar contatos de sinal, isolar o circuito de comando do circuito de carga e adaptar níveis entre o comando e os atuadores. A escolha da carga e a montagem devem seguir o projeto e ser feitas por profissional qualificado.
Informações gerais
Como usar
- Desligue o circuito antes de instalar ou substituir o relé e só energize após conferir todas as conexões.
- Encaixe o relé na base plug-in e confira o encaixe antes de energizar o circuito.
- Alimente a entrada de acionamento em 24VCC, em corrente contínua.
- Dimensione as cargas ligadas aos contatos conforme o projeto e não ultrapasse a corrente nominal de 18A.
- Separe a fiação de comando da fiação de potência dentro do painel para reduzir interferências e facilitar a manutenção.
- A instalação deve ser feita por profissional qualificado, seguindo o projeto elétrico e as normas aplicáveis.
Aplicações
- Interface entre saídas de CLP em 24VCC e cargas em painel de automação
- Multiplicação de contatos de sinal em quadro de comando de máquina
- Isolação entre circuito de controle e circuito de carga
- Adaptação de níveis entre sinal de comando e atuadores em painel industrial
- Substituição de relé em base plug-in durante manutenção de painel
Tipos de obra: Industrial, Manutenção, Obra nova
Perguntas frequentes
Para que serve um relé de interface?
O que significa ter dois contatos reversíveis?
Qual é a tensão de acionamento deste relé?
Como funciona a base plug-in?
Qual a diferença entre relé de interface e contator?
Quais cuidados são necessários na instalação?
