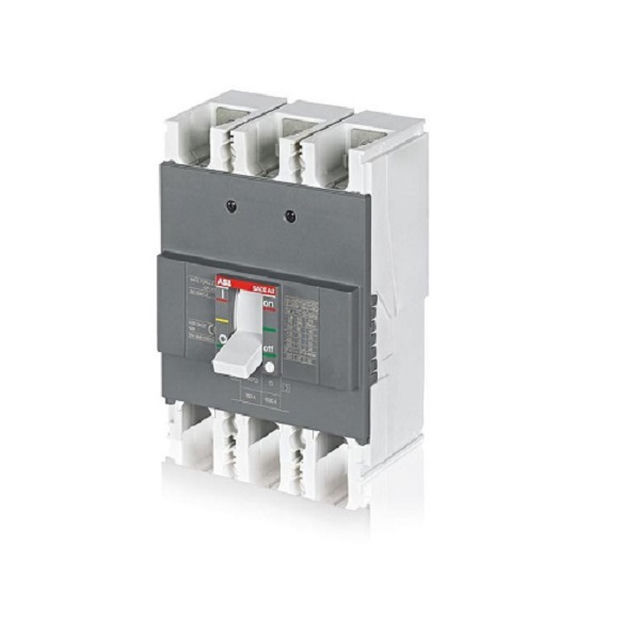

Disjuntor Termomagnético Fixo Tripolar A2B 200A 18 KA 380VCA Caixa Moldada
por Abb
1SDA066551R1 | 1SDA066551R1
pleno-3213100361
R$ 1.631,70 por peça
Vendido por Plenobras
Consulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Tripolar
- Modelo
- A2B
- Corrente Nominal
- 200A (Ampere)
- Ruptura
- 18 KA
- Tensão
- 380VCA
- Padrão
- Caixa moldada
- Dimensões
- 105x60mm; 1.1 Kg
Descrição
O disjuntor ABB A2B é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. É do tipo termomagnético, com elemento térmico para sobrecarga e magnético para curto-circuito, e tem corrente de disparo fixa, sem ajuste pelo usuário. Possui três polos, para circuitos trifásicos, corrente nominal de 200A, capacidade de ruptura de 18 KA e tensão de operação de 380VCA. Pelo formato em caixa moldada, é um disjuntor de maior porte, usado em quadros gerais, alimentadores e circuitos de distribuição. Além da proteção automática, a manobra manual permite seccionar o circuito para manutenção e intervenções na instalação. O dimensionamento da corrente nominal e da capacidade de ruptura para cada ponto da instalação deve seguir o projeto elétrico, e a montagem deve ser feita por profissional qualificado.
Informações gerais
Como usar
- Faça a instalação com o circuito desligado e por profissional qualificado, seguindo o procedimento de montagem do fabricante.
- Confira se a corrente nominal de 200A, a tensão de 380VCA e o número de polos correspondem ao projeto elétrico antes de energizar.
- O disparo é fixo: não tente alterar a corrente de disparo nem ajustar o disjuntor.
- Para seccionar o circuito, use a manobra manual do disjuntor, sem forçar a alavanca.
- Em caso de desligamento automático, identifique e corrija a causa da sobrecarga ou do curto-circuito antes de religar o disjuntor.
- Faça inspeções e reapertos dos terminais somente com o circuito desligado.
Aplicações
- Proteção de alimentador que parte de um quadro geral de edifício comercial
- Circuito de distribuição trifásico em quadro geral de instalação industrial
- Substituição de disjuntor de caixa moldada em reforma de quadro de distribuição
- Seccionamento manual de circuito trifásico para manutenção programada
- Montagem de quadro geral em obra nova de edificação predial
Tipos de obra: Industrial, Comercial, Predial, Obra nova, Reforma, Manutenção
Perguntas frequentes
Para que serve um disjuntor termomagnético?
Qual a diferença entre disjuntor de caixa moldada e DIN?
O que significa disparo fixo?
O que significa a capacidade de ruptura de 18 KA?
Em que tipo de circuito o disjuntor tripolar é usado?
Preciso de profissional para instalar o disjuntor?
