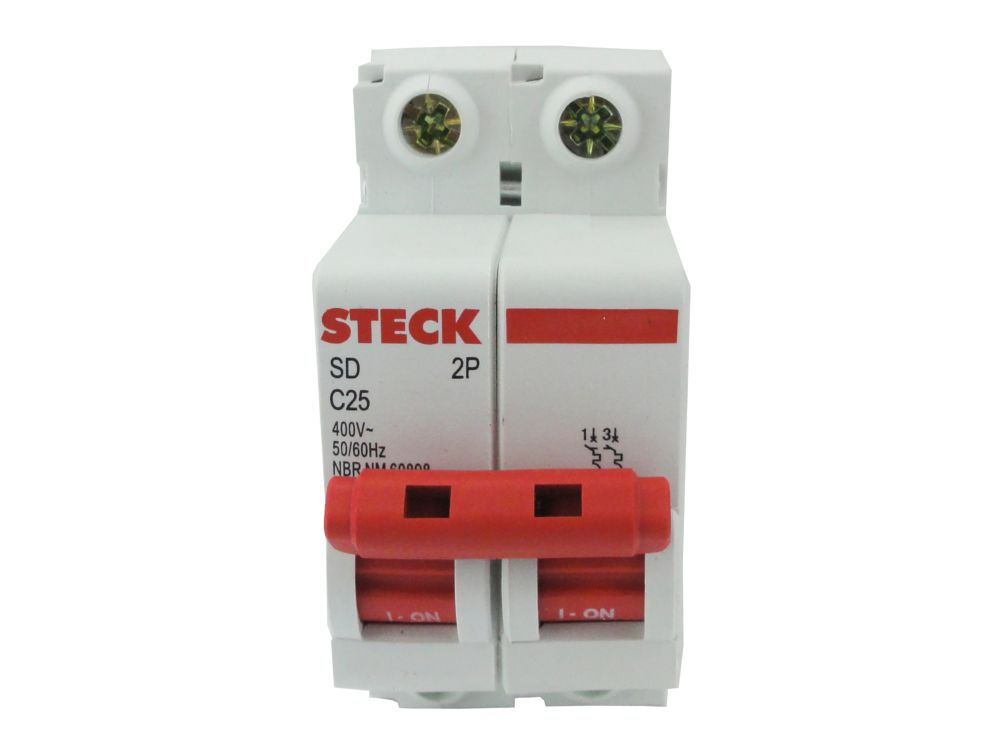

Disjuntor Termomagnético Fixo Bipolar SDD62 C 25A 5 KA/3 KA 220/380VCA DIN
por Steck
Disjuntor termomagnético bipolar de 25A, curva C, padrão DIN, para proteção de circuitos com tensão de 220/380VCA e disparo fixo.
SDD62C25 | SDD62C25
pleno-2577900005
R$ 32,00 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Consultar entrega e frete
Informações sobre o produto
- Tipo
- Termomagnético
- Aplicação
- Fixo
- Polos
- Bipolar
- Modelo
- SDD62
- Curva
- C
- Corrente Nominal
- 25A (Ampere)
- Ruptura
- 5 KA/3 KA
- Tensão
- 220/380VCA
- Padrão
- DIN
- Dimensões
- 80x35.4mm; 0.17 Kg
Descrição
O disjuntor Steck SDD62 é um dispositivo de proteção que interrompe o circuito em caso de sobrecarga ou curto-circuito e permite manobra manual de abertura e fechamento. É do tipo termomagnético, com proteção térmica contra sobrecarga e magnética contra curto-circuito, corrente nominal de 25A e curva C, de uso geral. O disparo é fixo, sem ajuste pelo usuário, e a capacidade de ruptura é de 5 KA/3 KA. Tem dois polos, para circuitos bifásicos ou fase-neutro, com tensão de 220/380VCA. Possui formato DIN, para fixação em trilho, usual em quadros de distribuição de circuitos terminais de instalações residenciais, comerciais e prediais, e também em quadros industriais. O dimensionamento e a escolha da corrente devem seguir o projeto elétrico da instalação.
Informações gerais
Como usar
- Instale o disjuntor em trilho DIN do quadro de distribuição com o circuito totalmente desligado, por profissional qualificado.
- Antes da montagem, confirme se os dois polos, a corrente de 25A, a tensão de 220/380VCA e a capacidade de ruptura de 5 KA/3 KA atendem ao projeto elétrico.
- Aperte os terminais com firmeza para evitar aquecimento na conexão.
- Não altere nem force o mecanismo de disparo, pois a corrente de atuação não é ajustável.
- Em caso de desligamentos repetidos, investigue e corrija a causa antes de religar. Qualquer inspeção ou substituição deve ser feita com o circuito desligado.
Aplicações
- Substituição de disjuntor em quadro de distribuição residencial
- Montagem de quadro de distribuição em obra nova comercial
- Reforma de quadro elétrico predial com circuitos em trilho DIN
- Circuito bifásico ou fase-neutro em quadro predial
- Ampliação de quadro industrial com circuitos terminais
Tipos de obra: Residencial, Comercial, Industrial, Predial, Reforma, Obra nova, Manutenção
Perguntas frequentes
Qual a diferença entre disjuntor termomagnético e eletrônico?
O termomagnético combina proteção térmica, que atua na sobrecarga, com proteção magnética, que atua no curto-circuito. O eletrônico usa uma unidade eletrônica de disparo para fazer essas proteções. A escolha entre os dois depende do projeto da instalação.
O que significa a curva C deste disjuntor?
A curva C é de uso geral, com disparo magnético intermediário em caso de curto-circuito. A curva B tem disparo mais sensível e a curva D é voltada a circuitos com alta corrente de partida. A escolha da curva cabe ao projeto.
A corrente de disparo pode ser ajustada?
Não. O disparo é fixo, sem ajuste pelo usuário, e a corrente nominal é de 25A.
Para que serve a configuração de dois polos?
O disjuntor bipolar tem dois polos e é usado em circuitos bifásicos ou fase-neutro. Para circuitos trifásicos, o projeto define um disjuntor com o número de polos adequado.
O que é capacidade de ruptura?
É o valor máximo de corrente de curto-circuito que o disjuntor consegue interromper com segurança. Esse valor deve ser igual ou superior à corrente de curto-circuito prevista no ponto de instalação, conforme o cálculo do projeto.
Em que tipo de quadro ele é usado?
É de padrão DIN, em formato miniatura para fixação em trilho DIN. Esse formato é o usual nos quadros de distribuição de circuitos terminais em instalações residenciais, comerciais e prediais, e também é usado em quadros industriais.
