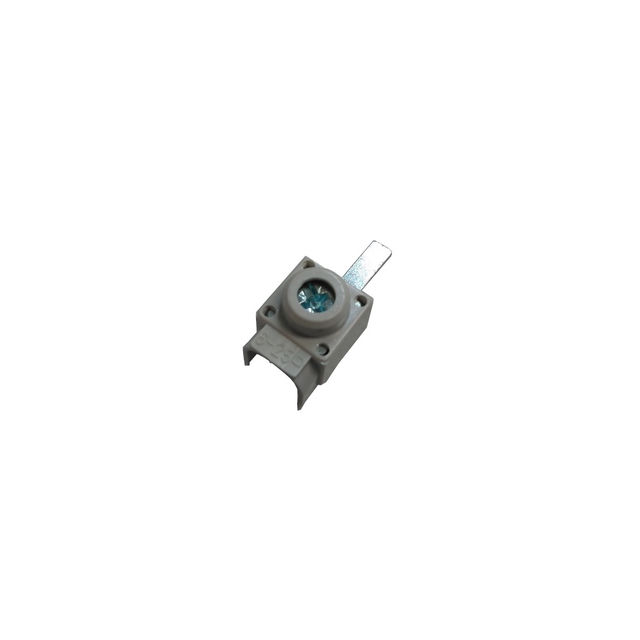

Terminal Conector Generico a Pressão Pino Curto 25,00 mm² Cinza
por Cemar
928043 | 928043
pleno-2483700003
R$ 15,04 por peça
Vendido por Plenobras
Formas de PagamentoConsulte nossa política de Trocas e Devoluções
Informações sobre o produto
- Material
- Conector generico
- Tipo
- A pressão
- Modelo
- Pino curto
- Bitola
- 25,00 mm² (Milímetro Quadrado)
- Cor
- Cinza
- Dimensões
- 32.7x13.4mm; 0.01 Kg
Descrição
O terminal de pino curto da Cemar Legrand faz a ligação elétrica e mecânica de um condutor a um ponto de conexão, como borne ou barramento. A fixação do cabo é do tipo a pressão, feita por parafuso que aperta o condutor contra o terminal. A bitola é de 25,00 mm², e o modelo tem ponta de pino curto, cilíndrica, para entrar em borne. Tem cor cinza. É indicado para terminação de condutores em painéis e quadros elétricos e para conexão de cabos a bornes de equipamentos e barramentos por parafuso. A instalação deve ser feita por profissional qualificado, com dimensionamento conforme o projeto elétrico.
Informações gerais
Como usar
- Desligue o circuito e confirme a ausência de tensão antes de qualquer montagem.
- Decape o condutor no comprimento indicado pelo fabricante do terminal, sem danificar os fios.
- Confirme que a seção do condutor corresponde à bitola de 25,00 mm² do terminal antes da montagem.
- Introduza o condutor no terminal até o fundo e aperte o parafuso de pressão com o torque especificado pelo fabricante do borne ou do equipamento, sem apertar em excesso.
- Após a montagem, confira a fixação do condutor antes de religar o circuito.
- Não reaperte nem altere a ligação com o circuito energizado.
Aplicações
- Ligação de condutor de 25 mm² a borne de equipamento
- Terminação de cabo em painel elétrico
- Conexão de cabo a barramento por parafuso em quadro de distribuição
- Substituição de terminal danificado em ligação existente
- Montagem de alimentação em painel de comando
Tipos de obra: Industrial, Comercial, Manutenção, Obra nova, Reforma
Perguntas frequentes
Qual a diferença entre terminal a pressão e terminal de compressão?
Para que serve o modelo de pino curto?
Este terminal serve para cabos de qualquer seção?
Como evitar mau contato na ligação?
Posso usar este terminal para emendar dois cabos?
Preciso de ferramenta especial para instalar?
