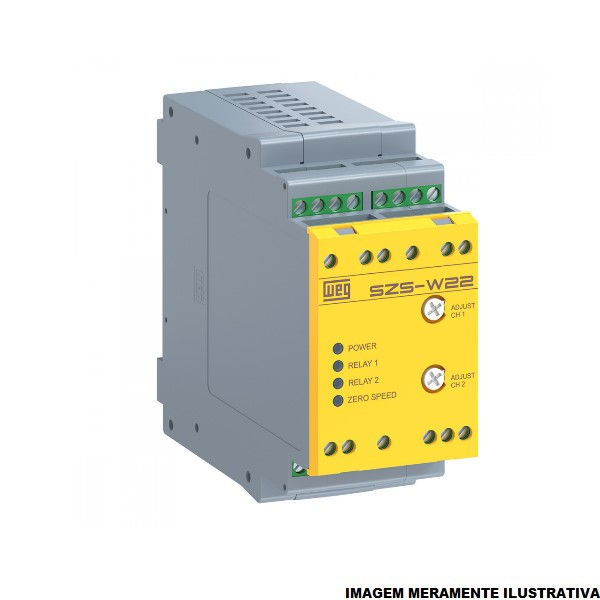

Relé Segurança SZS-W/22 220VCA 1NA+1NF para Trilho DIN Detector Movimento Velocidade Zero Conexão para Parafuso

por Weg

12381180 | SZS-W/22
pleno-2456200184

R$ 1.276,70 por peça

Em Estoque

Vendido por Plenobras

Formas de Pagamento

Consulte nossa política de Trocas e Devoluções

Consultar entrega e frete

Informações sobre o produto

Modelo: SZS-W/22
Tensão/Frequência: 220VCA
Contato: 1NA+1NF
Fixação: Para trilho DIN
Aplicação: Detector movimento
Entradas/Saídas: Velocidade zero
Dimensões: 49x100mm; 0.33 Kg

Descrição

O Relé Segurança SZS-W/22 da Weg é um módulo de comando para circuitos de segurança de máquinas e processos. Ele monitora a condição de velocidade zero, ou seja, a parada total do movimento, e comanda a desenergização de cargas por seus contatos de saída. Possui um contato NA e um contato NF, alimentação de 220VCA e fixação em trilho DIN. Serve para compor a lógica de segurança em painéis de comando e quadros elétricos industriais, em que a confirmação da parada de um movimento é necessária antes de liberar o acesso à área de risco. A montagem em trilho DIN permite integrá-lo a quadros elétricos padronizados, e a configuração 1NA+1NF oferece um contato de cada tipo para a lógica do circuito.

Informações gerais

Como usar

Instale o relé em trilho DIN dentro do painel, em posição que permita acesso à fiação e à identificação dos circuitos.
Alimente o relé com 220VCA, em corrente alternada, conforme o esquema de ligação do fabricante.
Ligue os dispositivos de monitoramento de velocidade zero ao relé seguindo o esquema do projeto e as normas aplicáveis à máquina.
Utilize os contatos 1NA e 1NF conforme a lógica do circuito de segurança, dentro dos limites definidos no projeto.
A instalação, o comissionamento e a manutenção devem ser feitos por profissional qualificado, com o circuito desenergizado.
Qualquer alteração na fiação ou no circuito deve ser revalidada conforme o projeto e as normas aplicáveis.

Aplicações

Monitoramento de velocidade zero em eixo ou máquina antes da liberação de acesso à área de risco
Painel de comando de máquina industrial com circuito de segurança
Retrofit de painel de máquina que precisa incluir monitoramento de parada de movimento
Quadro elétrico com módulos em trilho DIN em linha de produção
Manutenção de circuito de segurança existente, com reposição do relé após validação do projeto

Tipos de obra: Industrial, Manutenção, Reforma, Obra nova

Perguntas frequentes

Para que serve um relé de segurança?

Ele monitora dispositivos de segurança, como botões de emergência, comandos bimanuais, cortinas de luz, portas e sensores de movimento, e comanda a desenergização de cargas por meio de seus contatos de saída. É usado para compor circuitos de segurança de máquinas e processos.

Qual a diferença entre contato NA e NF num relé?

O contato NA é normalmente aberto: ele fecha quando o relé é acionado. O contato NF é normalmente fechado: ele abre nessa mesma condição. A escolha entre eles depende da lógica do circuito definida no projeto.

Para que serve a função de velocidade zero?

Velocidade zero é a condição de parada total do movimento de um eixo ou máquina. Com a aplicação de detector de movimento, o relé monitora essa condição para liberar ou bloquear o circuito de segurança conforme o projeto. Não é um sensor de presença de pessoas.

Este relé pode ser alimentado em corrente contínua?

Não. Ele é alimentado em 220VCA, somente em corrente alternada.

Como instalar o relé com segurança?

A instalação deve ser feita por profissional qualificado, com o circuito desenergizado, em trilho DIN dentro do painel. A ligação deve seguir o esquema do fabricante e o projeto, e qualquer alteração deve ser revalidada conforme as normas aplicáveis.
